Flutter SizedOverflowBox 简介及案例

OverflowBox 和 SizedOverflowBox 允许子控件超出父控件的边界。这个特性可以用来实现一些比较棘手的视觉效果。

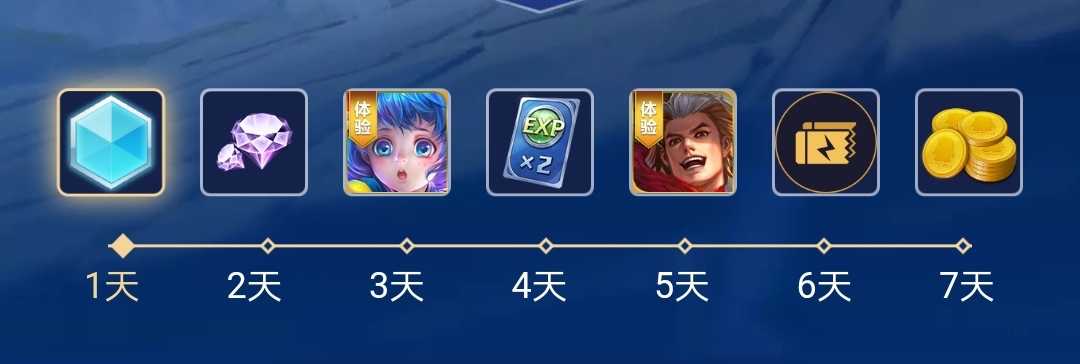

设计给出如下视觉图:

-w393

初看觉得没有什么特别的,不过是7个控件平均水平分布。但仔细观察之后发现并非如此:其中一个控件(表示当天,称之A控件)的背景比较特别,超出边框范围带一点光晕效果。这个光晕背景其实比其他控件(表示非当天,称之B控件)的背景占据的空间要大。

方案一 - “理想的背景图”

控件A和控件B的背景大小不一致,且要求水平方向平均分布。一种可行的方式是使用实际上大小相同、但视觉上有差异的背景图,比如控件A使用 100x100带光晕效果的背景图,控件B使用 100x100的透明背景图。可惜我们视觉未给出这种理想的背景图

方案二 - “聪明的边距”

既然控件A和控件B的背景大小不一致,又要求水平方向平均分布。如果没有”理想的背景图”,我们还可以想办法:

  • 让控件A和控件B大小不一致(以达到视觉上”看起来”大小一致的效果)
  • 添加不同大小的边距(padding 或 margin)让它们”看起来”水平平均分布

不过添加”聪明的边距”的代码会惨不忍睹,几乎没有可维护性。

方案三 - OverflowBox 和 SizedOverflowBox

看如何使用 SizedOverflowBox 来解决这个问题。

优化前

优化前,光晕背景图无法占满控件A,视觉效果不佳。

控件A代码如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
@override
Widget build(BuildContext context) {
return Container(
width: 36,
height: 36,
decoration: BoxDecoration(
border: Border.all(
width: 1,
color: c_FFFFE1A6,
),
borderRadius: BorderRadius.all(Radius.circular(3)),
image: DecorationImage(
image: AssetImage(_bgAwardToday), fit: BoxFit.fitHeight)),
child: child,
alignment: Alignment.center,
);
}

优化后

优化后,光晕背景图可以占满控件A,完美还原视觉图

此外,控件A的大小为 (width=36.0, height=36.0),与控件B的大小完全一致。由于控件A和控件B的大小一致,所以让它们水平方向平均分布的代码非常简单优雅spaceBetween 即可。

1
2
3
Row(mainAxisAlignment: MainAxisAlignment.spaceBetween,
children: []
)

控件A代码如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
@override
Widget build(BuildContext context) {
return SizedOverflowBox(
size: const Size(36.0, 36.0),
child: Stack(alignment: Alignment.center, children: [
Image.asset(
_bgAwardToday,
width: 56,
),
SizedBox(
child: child,
width: 36,
height: 36,
),
]),
alignment: Alignment.center,
);
}

以下是控件B的代码。用于对照参考。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
  @override
Widget build(BuildContext context) {
return Container(
width: 36,
height: 36,
decoration: BoxDecoration(
border: Border.all(
width: 1,
color: Color(0X62FFFFFF),
),
borderRadius: BorderRadius.all(Radius.circular(3)),
image: DecorationImage(image: AssetImage(_bgAwardOthers))),
child: child,
alignment: Alignment.center,
);
}

SliceSizedOverflowBox 介绍

TODO

参考

如下,蓝色矩形子控件超出了浅蓝色矩形父控件的区域。

-w225

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
class SliceSizedOverflowBox extends StatelessWidget implements SliceExample {
@override
String get name => 'SliceSizedOverflowBox';

@override
Widget build(BuildContext context) {
return Container(
color: Colors.blue[50],
child: SizedOverflowBox(
size: const Size(100.0, 100.0),
alignment: AlignmentDirectional.bottomStart,
child: Container(height: 50.0, width: 150.0, color: Colors.blue,),
),
);
}
}
