Flutter Performance 分析工具简介

Flutter 提供了不少性能分析工具，但感觉相关文档不咋的，散落在官方的各个地方，对开发者不太友好。另外，有的工具目前只在 Android Studio 中有，比如 Flutter Performance；甚至有的工具只在 debug 模式下可用。本文对这些工具简单整理一下，便于做性能优化时查找和参考。

Performance Overlay

开启 Performance Overlay 有多种方式，最简单的几种包括：

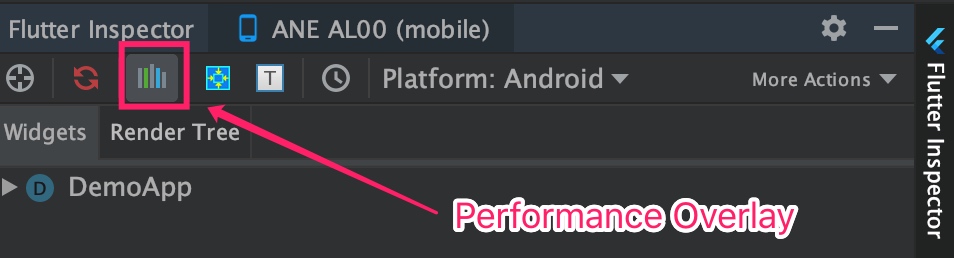

• Android Studio > Flutter Inspector > Performance Overlay
• Android Studio > Flutter Performance > Performance Overlay
• DevTools > Timeline > Performance Overlay

性能图层用两张图表显示应用的耗时信息。每一张图表都代表当前线程的最近 300 帧表现。

• 顶部的图形表示 GPU 线程所花费的时间
• 底部的图表显示了 UI 线程所花费的时间
• 竖轴表示耗时，沿竖轴的黑线是时间线 (间隔单位为 16ms)
• 横轴则表示帧，垂直的绿色条代表的是当前帧
• 卡顿时绿色条会变成红色条
  • 如果是在 UI 图表出现了红色竖条，则表明 Dart 代码消耗了大量资源
  • 而如果红色竖条是在 GPU 图表出现的，意味着场景太复杂导致无法快速渲染

更多信息请参考 Flutter 线程

使用 Performance Overlay 可以对 UI 性能问题进行定性分析，大致判断到底是 Dart 代码执行过慢(布局慢)还是场景复杂无法快速渲染(渲染慢)。

Performance Overlay 可用于 profile 模式。

PerformanceOverlay控件

PerformanceOverlay 可以视为 Performance Overlay 的高级版本(Performance Overlay 正是基于 PerformanceOverlay 控件来实现的)。

通过如下方式在代码中开启 PerformanceOverlay 控件。参考。

class MyApp extends StatelessWidget {
  @override
  Widget build(BuildContext context) {
    return MaterialApp(
      showPerformanceOverlay: true,
      title: 'My Awesome App',
      theme: ThemeData(
        primarySwatch: Colors.blue,
      ),
      home: MyHomePage(title: 'My Awesome App'),
    );
  }
}

如果没有使用 MaterialApp 等控件，可以自己调用 PerformanceOverlay.allEnabled(checkerboardOffscreenLayers: true,); 来实现类似效果。

Observatory 之 Timeline

Observatory 是 Dart SDK 提供的用于分析和调试 Dart 程序的工具。可以使用 Observatory 来观察 Dart VM 内部状态，获取应用的实时数据。主要功能包括：

• 检查应用的耗时情况
• 检查已分配内存
• 检查哪些代码已执行
• 调试内存泄漏问题
• 调试内存碎片问题

虽然 Observatory 正在被 DevTools 慢慢取代，但某些情况下它提供的性能数据更为详细。

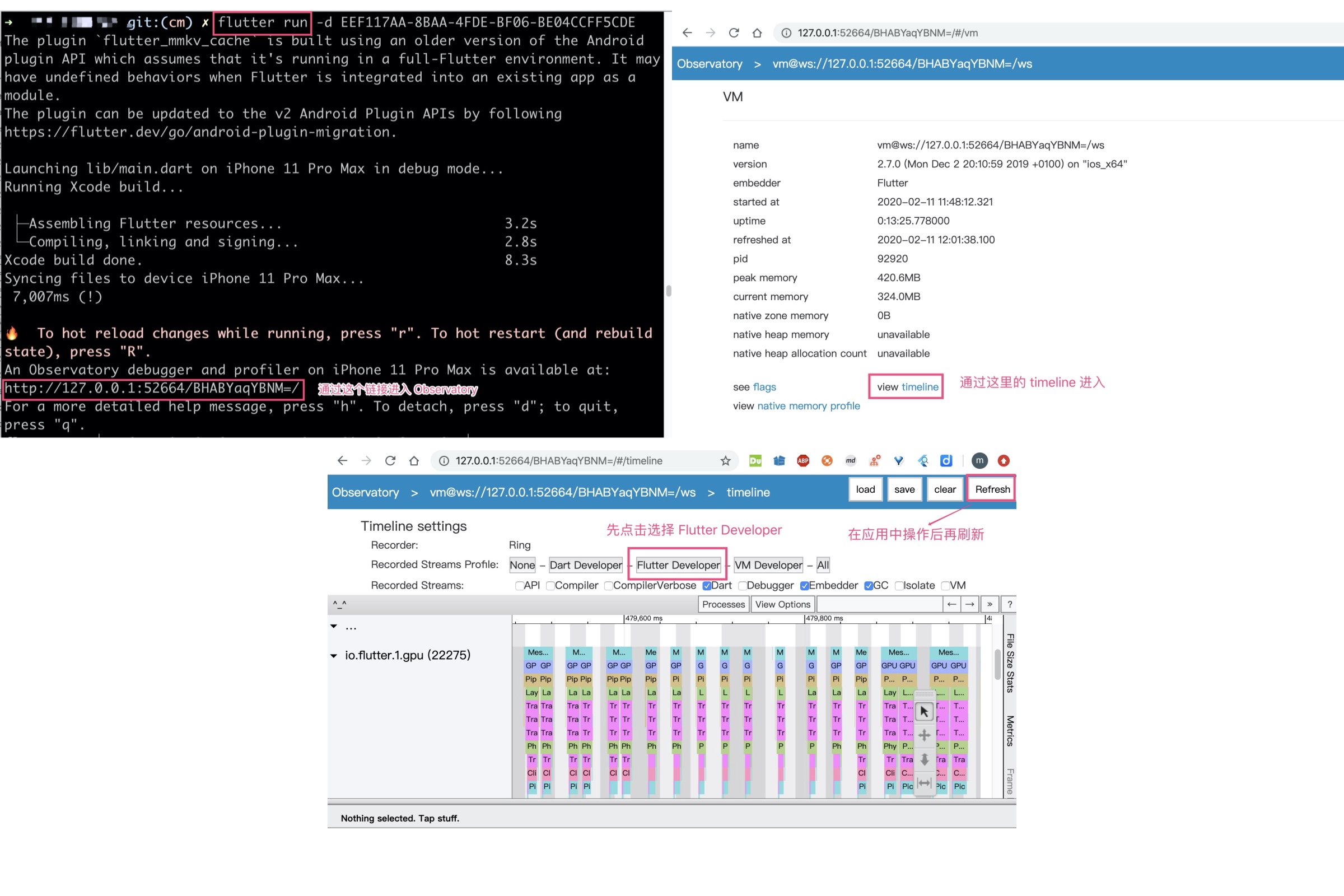

Observatory 的使用步骤：

1. VS Code 或命令行下打开 Observatory
2. 点击 timeline
3. 点击 Flutter Developer
4. 操作应用
5. 点击 Refresh 加载数据
6. w/s 放大， a/d (点?号可以看到全部的快捷键)

刷新后可以在事件面板中检查和分析UI线程和GPU的耗时，以定位性能瓶颈。

• 将 debugProfileBuildsEnabled 设置为 true 可以在 Observatory 中看到 构建 Widget 的耗时
• Save 后导出的 json 文件可以重新导入 Chrome 进行分析。Chrome 中输入 chrome://tracing 然后将 json 文件拖进去

DevTools 之 Timeline

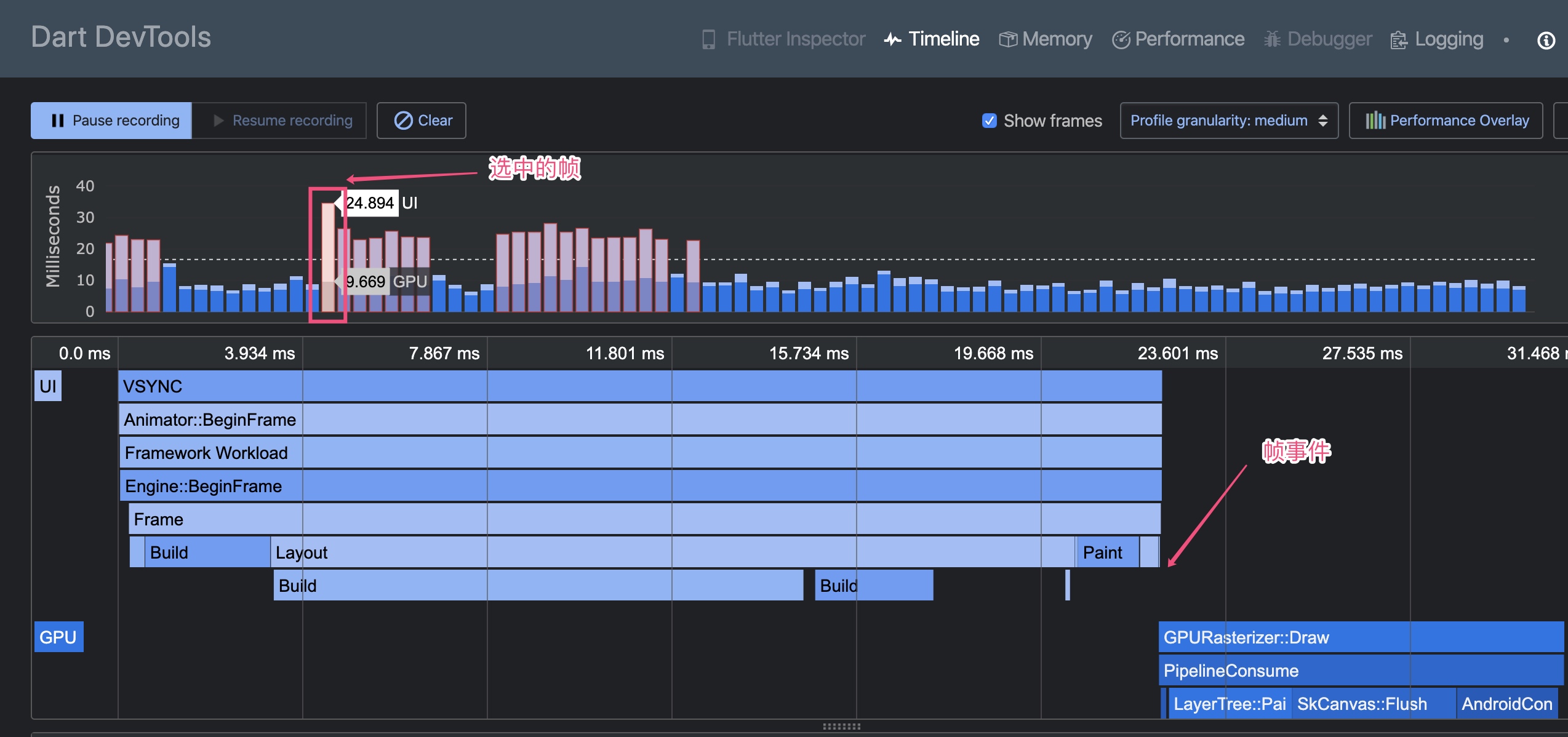

时间线视图用于显示 Flutter 帧信息。它由三个部分组成。

• 帧渲染图表
• 帧事件图表
• CPU 分析器

使用 Timeline 可以对 UI 性能问题进行定量分析，通过观察布局阶段和渲染阶段的耗时，进一步定位问题原因。

Performance Overlay 可用于 profile 模式。

帧渲染图表

帧渲染图表跟 Performance Overlay 很类似。

图表中的每个条形框都代表一帧，每帧中不同线程的执行情况以不同颜色表示。

• UI 线程执行 Dart VM 中的 Dart 代码。构建过于复杂的图层树可能导致这个线程变慢
• GPU 线程执行 Flutter 引擎中图形相关的代码。某些图层树易于构建却难于渲染，也可能导致这个线程变慢

帧事件图表

在帧渲染图表中选中一帧后，帧事件图表中将显示具体事件及其耗时。

• debugProfileBuildsEnabled - 向 Timeline 事件中添加 build 信息
• debugProfilePaintsEnabled - 向 timeline 事件中添加 paint 信息
• debugPrintRebuildDirtyWidgets - 记录每帧重建的 widget

CPU 分析器

• 采样率
  • 高采样率 - 单元时间内采集的 CPU 信息会更加详细且采集样例更多。但应用性能可能下降，采样存储空间可能溢出
  • 单元时间内采集的 CPU 信息会比较粗略且采集样例较少。对应用性能影响小，可以采集更长时间
• 图表
  • 火焰图 - 展示的是自上而下的调用堆栈信息，即上面的堆栈帧调用下面的堆栈帧。每一个堆栈帧的宽度代表 CPU 执行的时长。调用堆栈栈帧消耗 CPU 的时间越长，就越洽有可能是我们进行性能改进的好地方
  • 调用树 - 展示的是自上而下展示 CPU 中的调用堆栈信息
  • Bottom up 视图 - 用于显示方法调用堆栈，是一个自下而上的表示方式。表格中的每个最上方的方法实际上是给定 CPU 样本的调用堆栈中的最后一个方法

Chrome Tracing

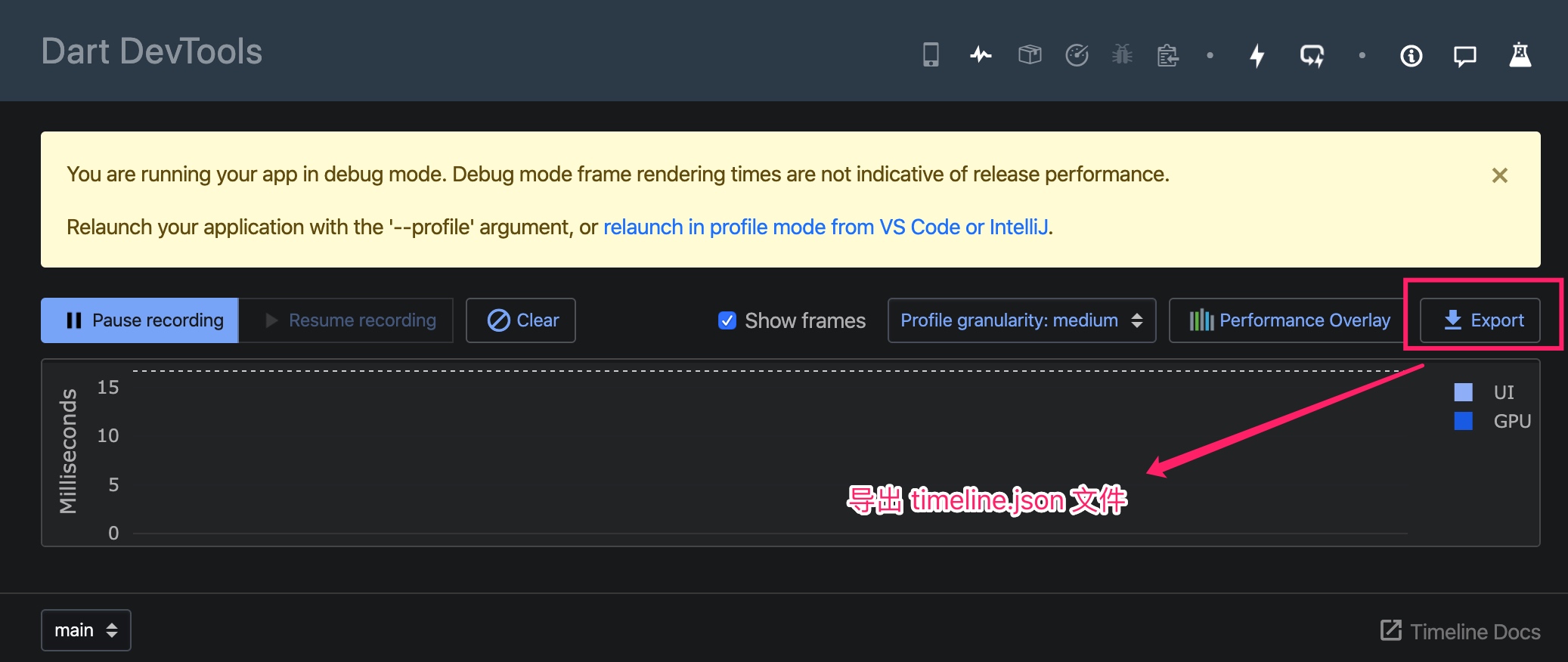

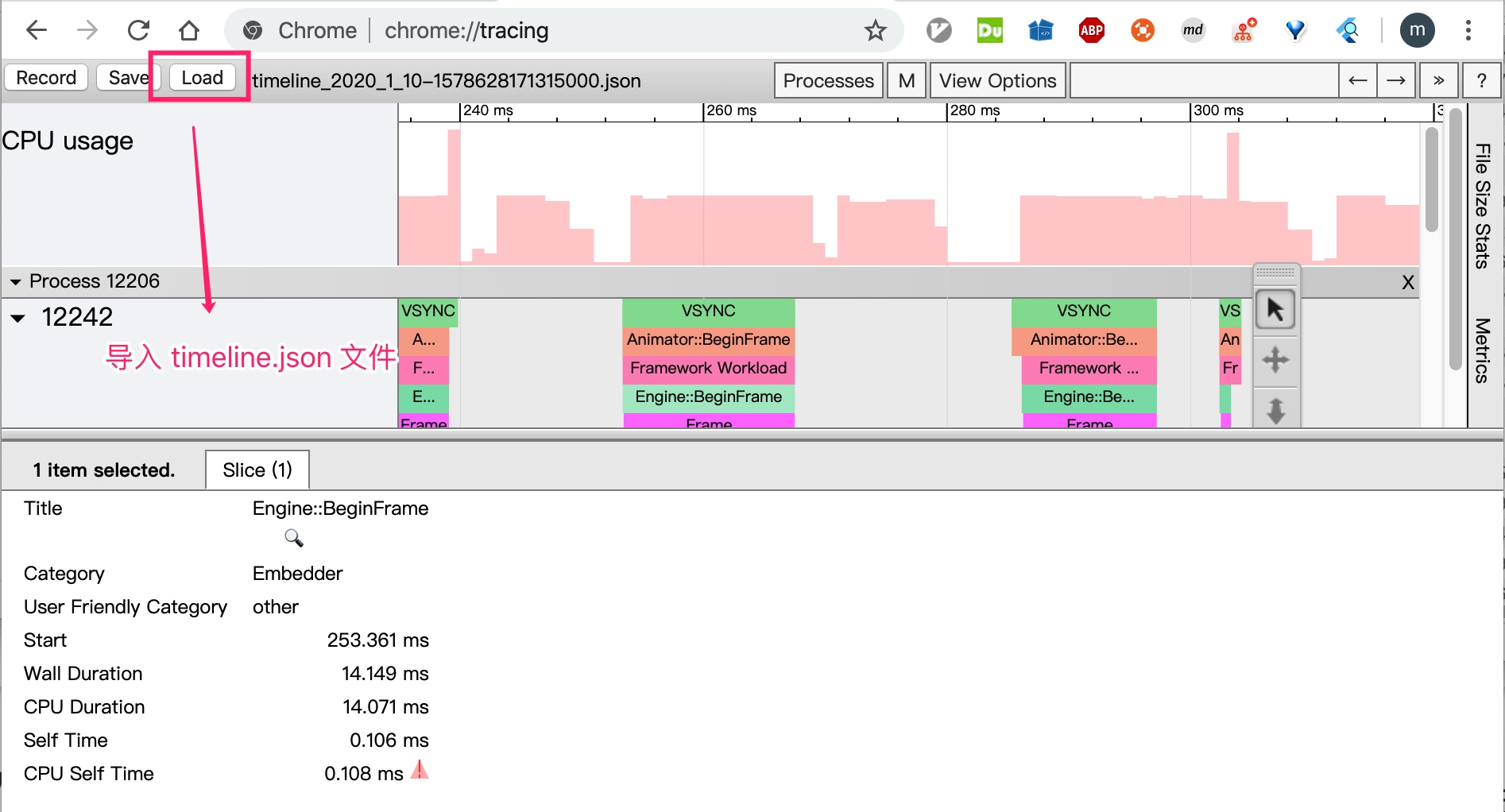

我们可以从 DevTools Timeline 中导出 timeline 文件。

导出的 timeline 文件可以重新导入到 chrome tracing 进行分析。

chrome tracing 几个常用的操作键包括：

• W - 放大
• S - 缩小
• A - 左移
• D - 右移

chrome tracing 工具展示如下两个阶段的耗时：

• VSYNC
• GPURasterizer:Draw

(TODO 如何解读这些数据? 比 CPU 分析器更容易观察数据?)

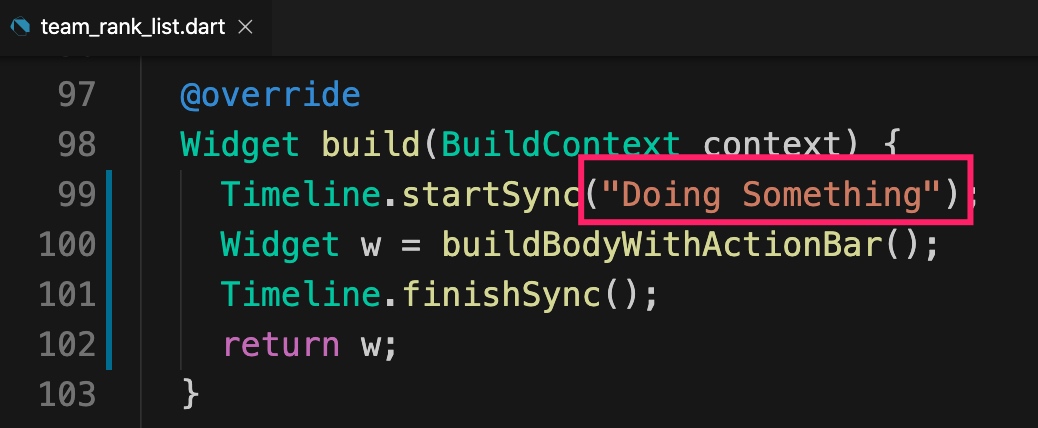

Timeline 用于向时间线添加同步事件。使用方法很简单：

Timeline.startSync("Doing Something");
doSomething();
Timeline.finishSync();

或者：

Timeline.timeSync("Doing Something", () {
  doSomething();
});

我们在代码中添加 “Doing Something”，

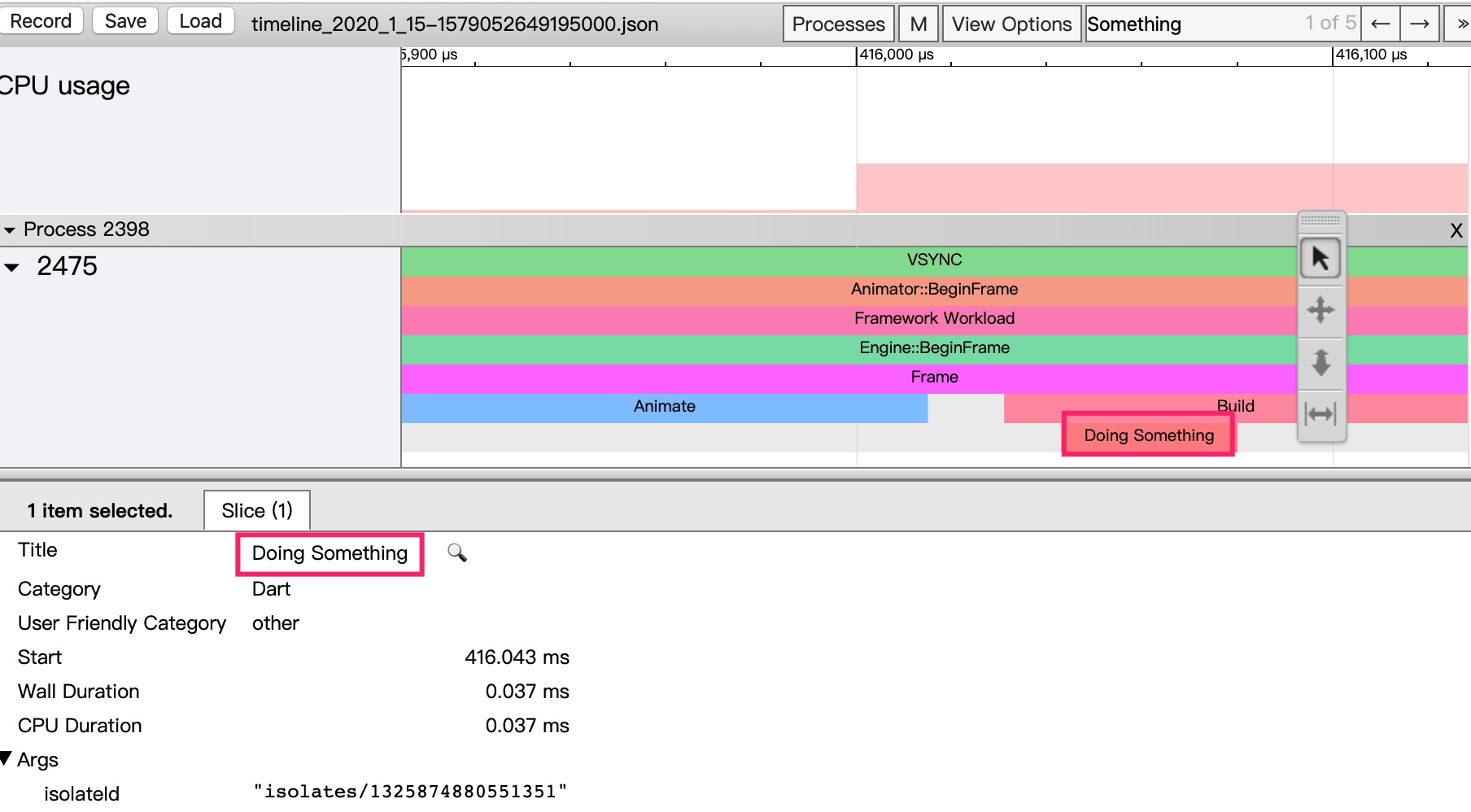

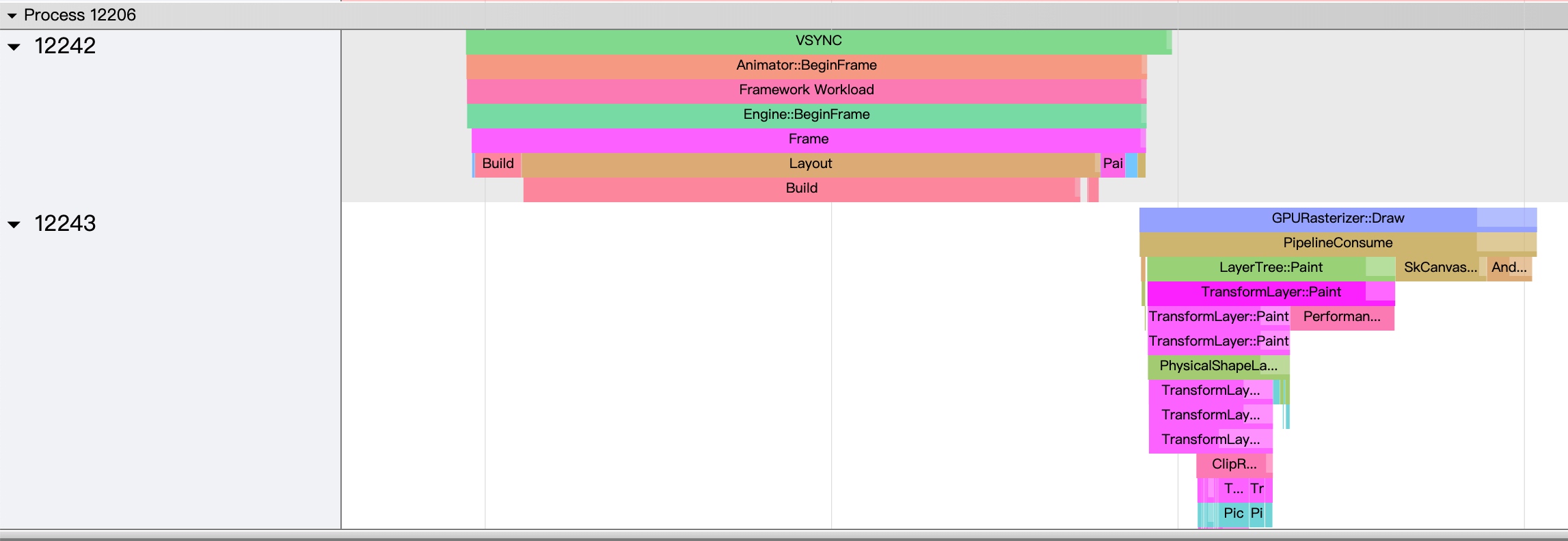

然后将 DevTools Timeline 导出的 timeline 文件重新导入到 Chrome Tracing 工具。从中我们可以找到 “Doing Something” 对应的事件，如下图：

Widget rebuild profiler

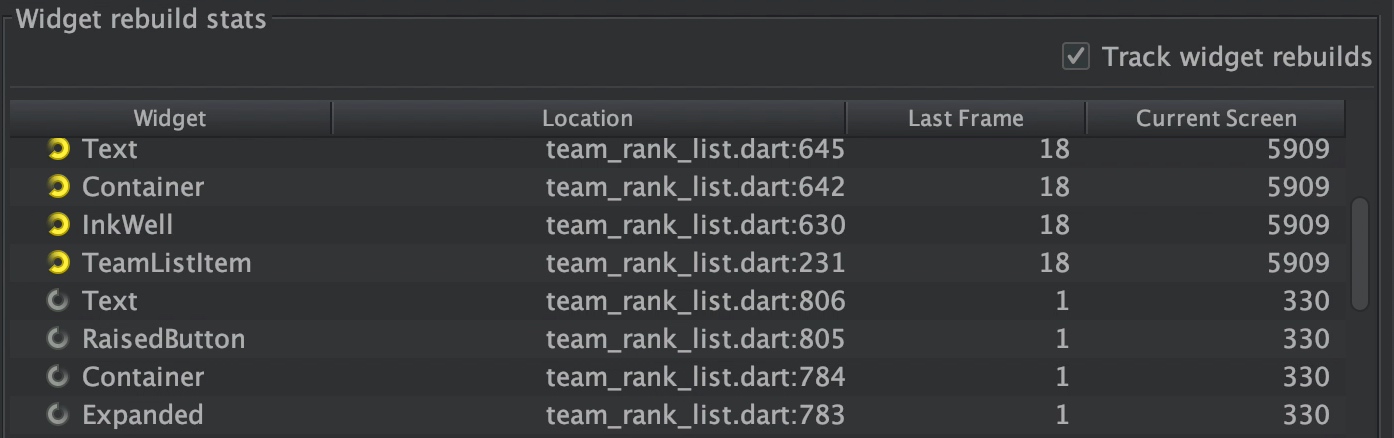

Android Studio 中 View > Tool Windows > Flutter Performance 打开性能工具窗口，在 Widget rebuild stats 中勾选 Track widget rebuilds 来查看 widget 的重建信息。重建信息包括 Widget 名字、源码位置、上一帧中重建次数、当前页面中重建次数。此外，Widget 名字前面还会显示一个小图标。

• 黄色旋转圆圈 - 重建次数过多
• 灰色圆圈 - 未重建
• 灰色旋转圆圈 其他情况

这个功能的目的是让你了解 widget 是何时重建的，如果发生不符合预期的重建，就需要优化代码了。优化方法请参考 StatefulWidget 与性能 (译文见这里)

Widget rebuild profiler 只能用于 debug 模式。

FPS

Performance Overlay 使用两张图来表示 UI线程 和 GPU线程的最近 300 帧表现。

不过 FPS 对我们来说更直接。Android Studio Flutter Performance 中可以看到 FPS 值：

我们也可以使用 WidgetsBinding.addTimingsCallback 方法来自行统计 FPS。这里提供两个参考实现：

• 统计FPS
• FpsWidget

测试参数

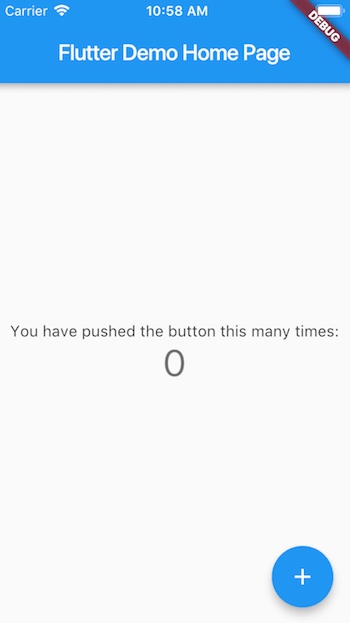

刚入门 Flutter 开发时，你肯定会如何右上角那个刺眼的 debug 标志苦恼过。

方法很简单。将 debugShowCheckedModeBanner 参数设置为 false 即可。

MaterialApp(
 debugShowCheckedModeBanner: false
)

Flutter 提供性能测试/调试参数，这些参数通常是布尔类型，只要在代码中打开相应的参数就可以开始进行性能测试。

• PerformanceOverlayLayer.checkerboardOffscreenLayers 用于检查是否使用 saveLayer，详情请参考 Checking for offscreen layers
• PerformanceOverlayLayer.checkerboardRasterCacheImages 用于检查哪些图片被缓存，请情请参考 Checking for non-cached images

MaterialApp(
  checkerboardOffscreenLayers: true,
  checkerboardRasterCacheImages: true,
)

Debug flags

layers

Flutter framework 的每一层都提供了函数来输出当前状态或事件到控制台(这些函数调用 debugPrint)。

调用 debugDumpApp() 输出 the state of the Widgets library。不应在 build() 方法中调用 debugDumpApp()，可以在调用 runApp() 后的任何时候调用 debugDumpApp()。调用 debugFillProperties() 方法向 debugDumpApp() 的输出添加自定义信息。

调用 debugDumpRenderTree() 方法来输出 rendering tree，用于分析布局问题。建议在 frame callback 或 event handler 中调用 debugDumpRenderTree() 方法。分析布局问题时，关注的关键字段是 size 和 constraints。调用 debugFillProperties() 方法向 debugDumpRenderTree() 的输出添加自定义信息。

调用 debugDumpLayerTree() 方法来输出 layer tree，用于分析 compositing 问题。

The RepaintBoundary widget, which creates a RenderRepaintBoundary in the render tree, creates a new layer in the layer tree. This is used to reduce how much needs to be repainted.

可以使用 RepaintBoundary 来在 render tree 中创建 RenderRepaintBoundary ，即，在 layer tree 中创建新的 layer。这种方法可以减少重绘工作。详细可参考 说说Flutter中的RepaintBoundary - 掘金。

调用 debugDumpSemanticsTree() 方法来输出 semantics tree (这棵树表示 system accessibility APIs)。暂时用不上，略过。

调用 debugPrintBeginFrameBanner 和 debugPrintEndFrameBanner 方法来输出一帧的开始和结束。

void main() {
  runApp(DemoApp());
  debugPrintBeginFrameBanner = true;
  debugPrintEndFrameBanner = true;
}

layout

debugPaintSizeEnabled 用于调试布局问题。其用法如下：

void main() {
    debugPaintSizeEnabled = true;
    runApp(DemoApp());
}

• box - 所有的 box 外都显示一个亮蓝绿色边界
• padding - 以浅蓝色显示 Padding 等控件 (带一个深蓝色 box)
• alignment - 包括 Center 和 Align 等控件，以黄色箭头显示
• spacer - 以灰色显示，比如没有子节点的 Container 就属于这一类

debugPaintBaselinesEnabled 的作用类似，它显示的是对象的基线。

debugPaintPointersEnabled 用于开启一个特殊的模式：该模式下被点击的对象以蓝绿色显示。这个功能用于检查 hit test 是否正确。

还有几个用于调试 compositor layer 的 flag，

• debugPaintLayerBordersEnabled - 以橙色显示每个 layer 的边界，用于检查是否需要使用 RepaintBoundary 控件
• debugRepaintRainbowEnabled - 每个 layer 重绘时会叠加上不同的颜色。使用技巧：如果一个静态的 widget 颜色出现变化，可以考虑给它加上 RepaintBoundary
• debugPrintScheduleBuildForStacks - 为什么被构建
• debugPrintRebuildDirtyWidgets - 什么组件被重新构建了
• debugProfileBuildsEnabled - 在观测台里显示构建树
• debugPaintLayerBordersEnabled - 查看 layer 界线
• debugProfileBuildsEnabled - Adds Timeline events for every Widget built.
• debugProfilePaintsEnabled
• debugPrintRebuildDirtyWidgets
  • 结合 debugPrintScheduleBuildForStacks，可以观察 widget 的 dirty/clean 生命周期
  • 结合 debugProfileBuildsEnabled，可以在 DevTools Timeline 中观察到详细事件信息

注意：所有这些以 debug 开头的 flag 均只能工作于 debug 模式。

animation

调试动画的最有效方式是减慢其速度。可以使用 DevTool 中 Inspector view 的 Slow Animations 按钮来减慢。可以使用 timeDilation 来更精确地控制动画速度。

performance

debugPrintMarkNeedsLayoutStacks - 如果 layout 次数比预期中的要多，可以通过这个 flag 来观察 render box 被置为 dirty 的原因。

Flutter Driver

TODO

• https://flutter.cn/docs/perf/rendering/ui-performance#benchmarking

一些小技巧

• 检查 Performance Overlay
• 检查 FPS (自行计算 FPS)
• 检查屏幕之外的视图 (使用 checkerboardOffscreenLayers)
• 检查没有缓存的图像 (使用 checkerboardRasterCacheImages)
• 检查 widget 重建性能 (使用 Widget rebuild stats)

优化点：

• 想办法减少 widget 重建

参考

• code-debugging
• debugging
• ui-performance
• Performance testing of Flutter apps - Flutter - Medium
