Android Studio是如何运行app的？

发表于 更新于 评论： 阅读次数：

你在Android Stuiod中点击绿色三角形图标(Run)时，背后发生了什么？点击黄色闪电图标(Apply Change)呢？

前言

我们的Android项目有一个奇怪的问题：在Android Studio使用Instant Run运行时，无论修改一行代码还是几行代码，永远都是cold swap，没有见到传说中的hot swap或warm swap。

如果对instant run或hot swap这些概念不是太熟，可以快速浏览一下官方文档。

这个问题本身没有太多影响，无非是多增加几秒中的开发时间。但问题就是问题，不是吗？

我花了一些时间跟进这个问题。本文是从Android Studio如何运行应用的角度来看这个问题的，比较粗线条，一些细节还有待深入。

主要的参考资料是

涉及到的代码包括

运行过程

用户在Android Studio中点击Run或Apply Change运行应用的过程可以简单总结为如下几个阶段：

  • 用户点击Run按钮(pre build阶段)
  • 开始Gradle构建(build阶段)
  • 部署应用并启动(post build阶段)

点一下按钮很简单，但背后的过程其实比较复杂：

  • 用户点击Run按钮(pre build阶段) - Android Studio调用AndroidRunConfigurationBase.getState()方法，该方法创建AndroidRunState实例
  • 开始Gradle构建(build阶段) - 跟普通的Gradle构建本质上一样，但Android Gradle Plugin提供了许多Android特定的Task，构建中会用到这些Task
  • 部署应用并启动(post build阶段) - 这个阶段又回到Android Studio，Android Studio调用AndroidRunState.execute()方法，该方法执行一系列的LaunchTasks。LaunchTasks会调用am或install等adb命令安装apk或启动应用

pre build阶段有几个重要的操作：

  • InstantRunBuilder.computeBuildCause() - 计算本次构建的原因(其中包含build mode)
  • InstantRunBuilder.getInstantRunArguments() - 生成用于Gradle中InstantRun相关Task的参数
  • AndroidRunConfigurationBase.getState() - 保存build options到env 。build options最重要的参数是build mode。

build阶段会从读取到上述build options，build options作为运行Gradle命令时的参数(比如，android.optional.compilation参数)。build阶段的结果会写入到build-info.xml 。

小提示: build-info.xml的两种查看方式

  • 项目的/build/intermediates/build-info/debug/build-info.xml
  • Android Studio > Show Log in Finder，然后在flr目录下找到build-info.xml (这里会有很多build-info.xml，分别对应于每一次构建)

post build阶段读取build-info.xml，根据其内容决定如何部署和启动应用。

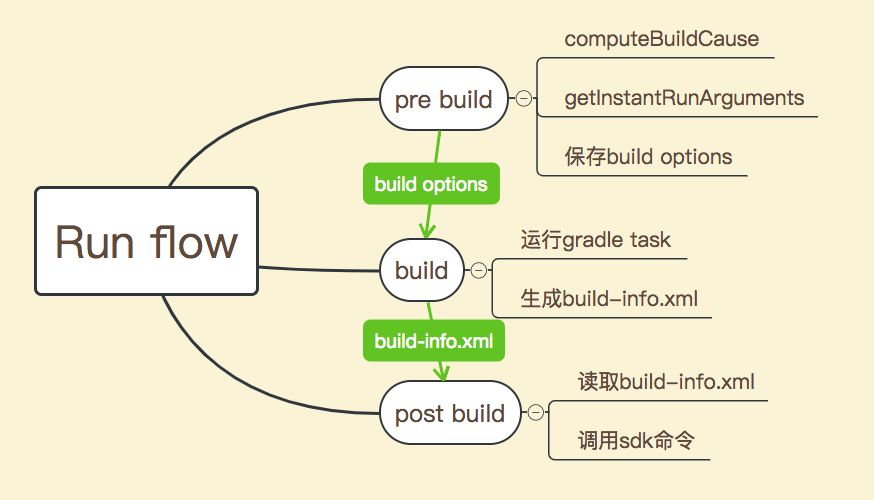

先用这张图简单总结一下，再来逐个分析。

由于涉及到日常app开发中不常见的一些东西，为尽可能容易理解，对每个阶段都按这个套路进行分析。

  • 属于哪个阶段，涉及到的工具
  • 对应的日志
  • 对应的代码
  • 相关的代码

提示：一些代码很难完全看懂，但根据对应的日志不难猜出大概

Pre build

Pre build阶段发生在Android Studio中用户点击Run按钮时。

对应的重要日志见Android Studio的idea.log (日志位置 Android Studio > Show Log in Finder)。日志如下，通过该日志可以知道当前构建的原因以及构建的类型。

1
2018-10-17 14:27:33,770 [thread 476]   INFO - ools.idea.fd.InstantRunBuilder - BuildCause: APP_NOT_RUNNING, BuildMode: COLD

对应的代码见：

这里只看三个较重要的方法。

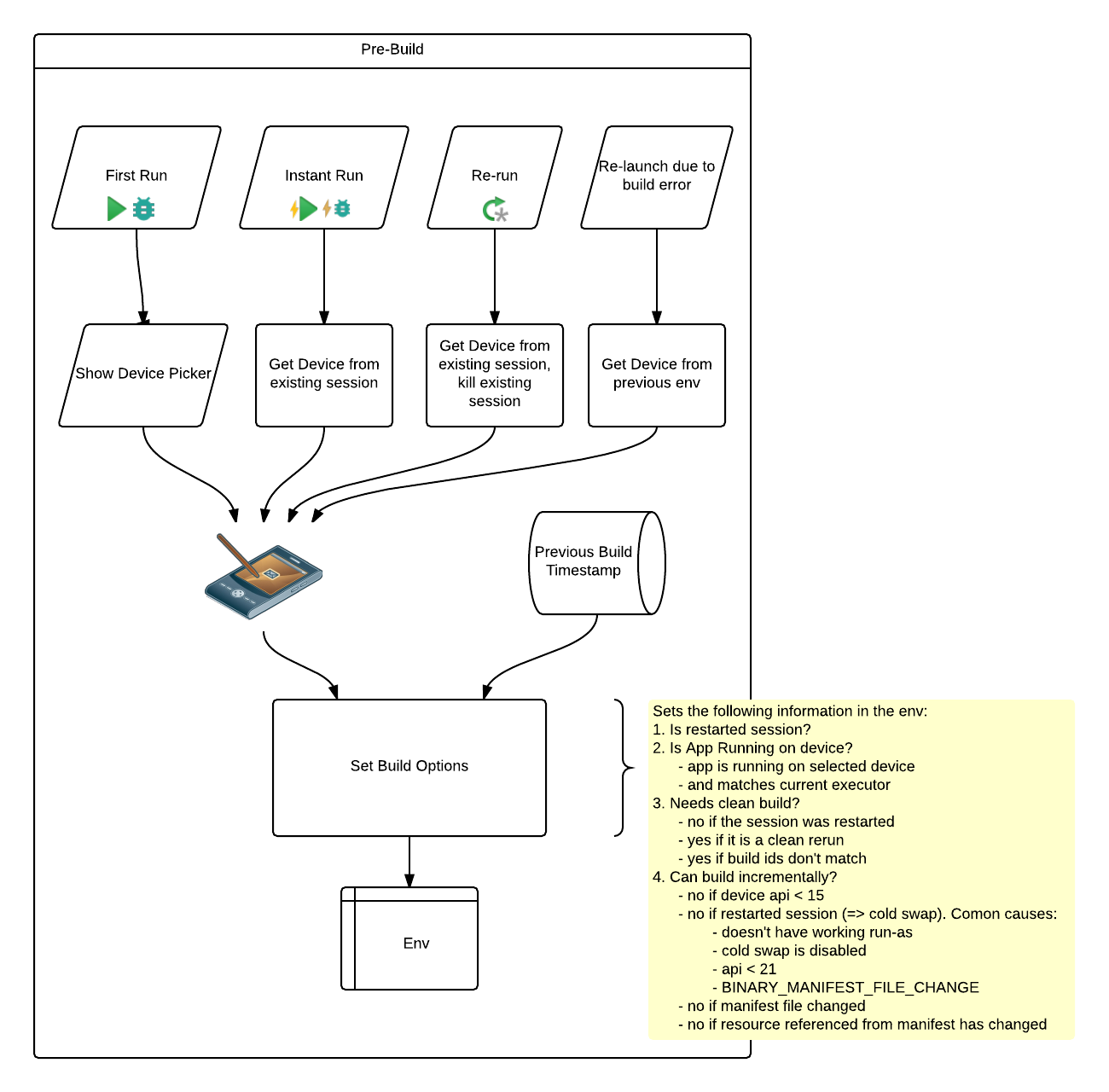

AndroidRunConfigurationBase.getState()主要有以下功能：

  • 选择手机或模拟器设备
  • 保存build options

图片来源

InstantRunBuilder.computeBuildCause()方法中计算BuildCause。BuildCause定义如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
public enum BuildCause {
  // reasons for full build
  NO_DEVICE(BuildMode.FULL),
  APP_NOT_INSTALLED(BuildMode.FULL),
  MISMATCHING_TIMESTAMPS(BuildMode.FULL),
  API_TOO_LOW_FOR_INSTANT_RUN(BuildMode.FULL),
  FIRST_INSTALLATION_TO_DEVICE(BuildMode.FULL), // first installation in this Android Studio session
  FREEZE_SWAP_REQUIRES_API21(BuildMode.FULL),

  // reasons for forced cold swap build
  USER_REQUESTED_COLDSWAP(BuildMode.COLD), // User pressed Run, and only Run button was enabled (name not ideal, but matches existing proto)
  USER_CHOSE_TO_COLDSWAP(BuildMode.COLD),  // Both Run and Hotswap were enabled, and user chose Run
  APP_NOT_RUNNING(BuildMode.COLD),
  APP_USES_MULTIPLE_PROCESSES(BuildMode.COLD),
  ANDROID_TV_UNSUPPORTED(BuildMode.COLD),
  MANIFEST_RESOURCE_CHANGED(BuildMode.COLD),

  INCREMENTAL_BUILD(BuildMode.HOT),
}

如果在使用Instant Run过程中遇到问题或疑惑，或许可以从computeBuildCause()的代码找到答案。以这个精简后的代码为例

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
@NotNull
private BuildCause computeBuildCause(@Nullable IDevice device) {
  ...
  if (manifestResourceChanged(device)) {
    return BuildCause.MANIFEST_RESOURCE_CHANGED;
  }
  ...
  if (myRunContext.isForceColdswap()) {
    return myRunContext.couldHaveInvokedHotswap() ? BuildCause.USER_CHOSE_TO_COLDSWAP : BuildCause.USER_REQUESTED_COLDSWAP;
  }
  ...
  if (myInstantRunContext.usesMultipleProcesses()) {
    return BuildCause.APP_USES_MULTIPLE_PROCESSES;
  }
  ...
}

通过代码我们可以知道：

  • 修改应用的manifest后不可能进行hot swap，至少会是cold swap。因为修改manifest后返回MANIFEST_RESOURCE_CHANGED，它对应BuildMode.COLD
  • 多进程的应用不可能进程hot swap，至少会是cold swap。因为多进程应用时返回APP_USES_MULTIPLE_PROCESSES，它对应BuildMode.COLD

再看一下InstantRunBuilder.getInstantRunArguments()方法，它为build过程生成参数。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
private static List<String> getInstantRunArguments(@NotNull BuildMode buildMode) {
  StringBuilder sb = new StringBuilder(50);
  sb.append("-P");
  sb.append(PROPERTY_OPTIONAL_COMPILATION_STEPS);
  sb.append("=");
  sb.append(OptionalCompilationStep.INSTANT_DEV.name());

  switch (buildMode) {
    case HOT:
      break;
    case COLD:
      sb.append(",").append(OptionalCompilationStep.RESTART_ONLY.name());
      break;
    case FULL:
      sb.append(",").append(OptionalCompilationStep.FULL_APK.name());
      break;
  }

  String compilationSteps = sb.toString();

  // Starting with Studio 2.3, we always do a split APK install on cold swaps
  String coldSwapMode = AndroidGradleSettings.createProjectProperty(AndroidProject.PROPERTY_SIGNING_COLDSWAP_MODE, "MULTIAPK");

  return ImmutableList.of(compilationSteps, coldSwapMode);
}

这段代码的意思就是根据不同的buildMode，会生成不同的参数传给Gradle：

  • HOT - INSTANT_DEV， 传-Pandroid.optional.complilation=INSTANT_DEV
  • COLD - RESTART_ONLY， 传-Pandroid.optional.complilation=INSTANT_DEV,RESTART_ONLY
  • FULL - FULL_APK， 传-Pandroid.optional.complilation=INSTANT_DEV,FULL_APK

Gradle收到的参数不同，运行的Task也将有所不同。

Build

Build阶段发生在Gradle中。

对应的重要日志见build.log (日志位置 Android Studio > Show Log in Finder， 然后找flr目录)。日志如下，通过该日志知道重新编译的class文件跟前一个版本是兼容的，所以接下来可以进行hot swap：

1
2
Receiving verifier result: COMPATIBLE. Current Verifier/Build mode is NO_CHANGES/HOT_WARM.
Verifier result is now : COMPATIBLE. Build mode is now HOT_WARM.

Build阶段还会生成一个重要的文件build-info.xml (日志位置 Android Studio > Show Log in Finder， 然后找flr目录)

对应的代码见com.android.build.gradle.internal.InstantRunBuildContext.setVerifierStatus() Github

相关的代码有：

  • TaskManager.createPostCompilationTasks()
  • InstantRunTaskManager.createPreColdswapTask()，这个方法会读取上述android.optional.complilation参数
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
// InstantRunTaskManager.java
/** Creates all InstantRun related transforms after compilation. */
@NonNull
public PreColdSwapTask createPreColdswapTask(@NonNull ProjectOptions projectOptions) {

    TransformVariantScope transformVariantScope = variantScope.getTransformVariantScope();
    InstantRunBuildContext context = variantScope.getInstantRunBuildContext();

    if (transformVariantScope.getGlobalScope().isActive(OptionalCompilationStep.FULL_APK)) {
        context.setVerifierStatus(InstantRunVerifierStatus.FULL_BUILD_REQUESTED);
    } else if (transformVariantScope.getGlobalScope().isActive(
            OptionalCompilationStep.RESTART_ONLY)) {
        context.setVerifierStatus(InstantRunVerifierStatus.COLD_SWAP_REQUESTED);
    }

    PreColdSwapTask preColdSwapTask =
            taskFactory.create(
                    new PreColdSwapTask.ConfigAction(
                            "preColdswap", transformVariantScope, variantScope));

    if (verifierTask != null) {
        preColdSwapTask.dependsOn(verifierTask);
    }

    return preColdSwapTask;
}

// InstantRunBuildContext.java
/**
 * Sets the verifier status for the current build.
 *
 * @param verifierStatus
 */
public void setVerifierStatus(@NonNull InstantRunVerifierStatus verifierStatus) {

    LOG.info(
            "Receiving verifier result: {}. Current Verifier/Build mode is {}/{}.",
            verifierStatus,
            currentBuild.getVerifierStatus(),
            currentBuild.buildMode);

    // get the new build mode for this verifier status as it may change the one we
    // currently use.
    InstantRunBuildMode newBuildMode =
            currentBuild.buildMode.combine(
                    verifierStatus.getInstantRunBuildModeForPatchingPolicy(patchingPolicy));

    // save the verifier status, even if it does not end up being used as the main status,
    // this can be useful to check later on that certain condition were not met.
    currentBuild.allStatuses.add(verifierStatus);

    // if our current status is not set, or the new build mode is higher, reset everything.
    if (currentBuild.getVerifierStatus() == InstantRunVerifierStatus.NO_CHANGES
            || currentBuild.getVerifierStatus() == InstantRunVerifierStatus.COMPATIBLE
            || newBuildMode != currentBuild.buildMode) {
        currentBuild.verifierStatus = verifierStatus;
        currentBuild.buildMode = newBuildMode;
    }
    Preconditions.checkNotNull(
            patchingPolicy, "setApiLevel should be called before setVerifierStatus");

    LOG.info(
            "Verifier result is now : {}. Build mode is now {}.",
            currentBuild.getVerifierStatus(),
            currentBuild.buildMode);
}

Post Build

Post Build阶段发生在Android Studio。

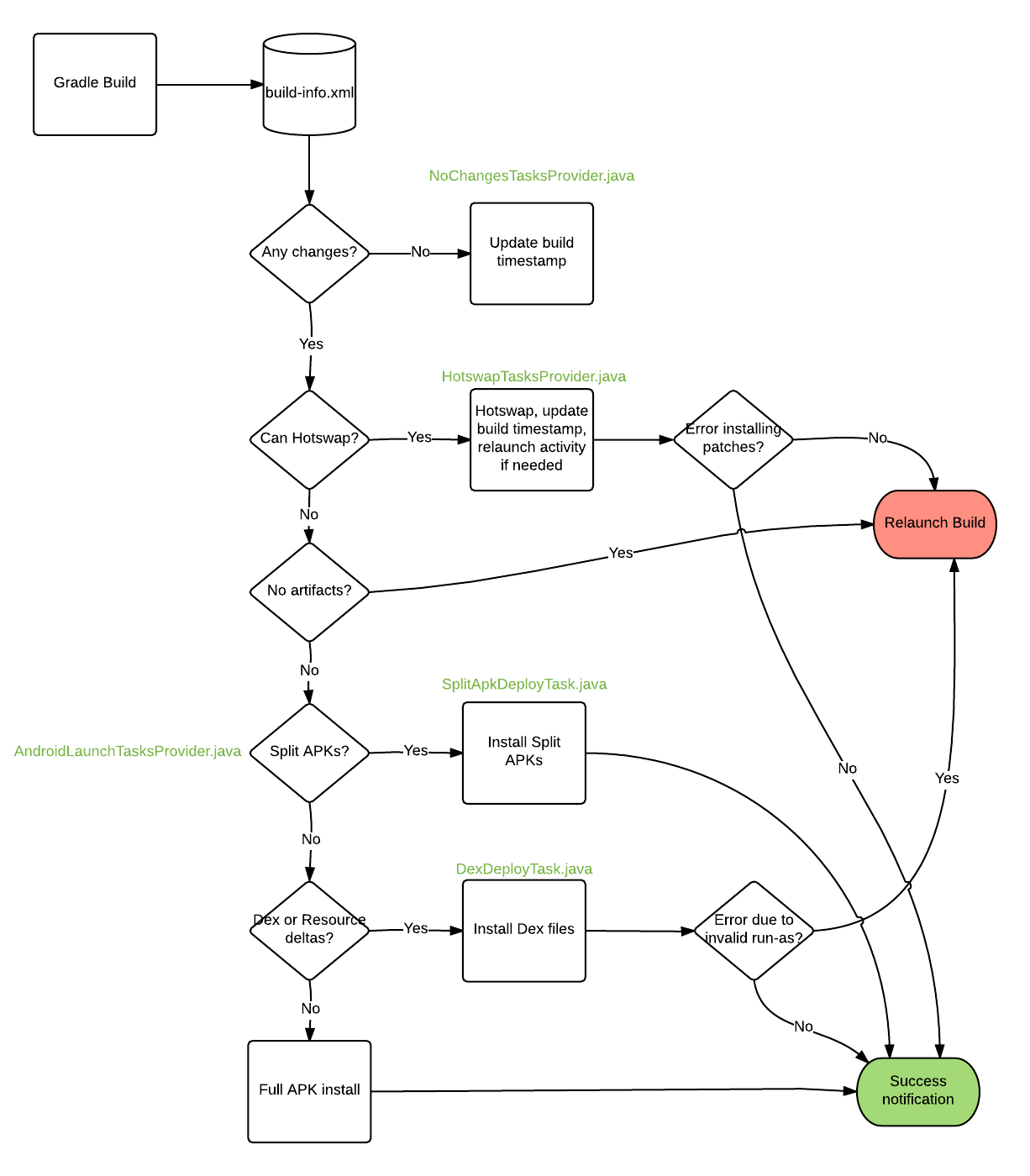

对应的代码见com.android.tools.idea.run.AndroidLaunchTasksProviderFactory，它读取build-info.xml确定要执行的Task。

这里不展开分析，只上一张图

图片来源

注意：这张图跟最新的代码不完全对应，但不影响理解。

关键代码

这里记录一下分析问题过程中遇到的一些关键代码，以备查找。

JetBrains/android

build相关：

  • com.android.tools.idea.fd.BuildMode - 构建模式。分为HOT, COLD, FULL三种
  • com.android.tools.idea.fd.BuildCause - 构建原因
  • com.android.tools.idea.run.AndroidRunConfigurationBase
  • com.android.tools.idea.run.AndroidRunConfiguration
  • com.android.tools.idea.fd.InstantRunBuilder

task相关：

Android Gradle Plugin

  • com.android.build.gradle.internal.incremental.BuildInfoWriterTask - 创建build-info.xml
  • com.android.build.gradle.internal.incremental.InstantRunBuildContext - 记录了构建相关的信息，这些信息将写入build-info.xml
  • com.android.build.gradle.internal.transforms.InstantRunVerifierTransform - 比较同一个class文件的两个版本是否支持instant run
  • com.android.build.gradle.internal.transforms.InstantRunTransform - 比class进行增强，以支持instant run的hot swap

总结

用户在Android Studio中点击Run或Apply Change运行应用时，Android Studio会保存build options并为Gradle生成参数。Gradle进行实际构建，构建结果记录在build-info.xml文件中。Android Studio分析构建结果后调用Android SDK相关工具部署并启动应用。
