Glide基础

发表于 更新于 评论： 阅读次数：

截至Glide 4.0版本，其代码量已经相当多了。所以学习Glide源码前很有必要了解Glide中几个关键概念，并从整体上理解这些关键概念之间的关系，否则很容易迷失在代码的实现细节中。

Glide简介

Glide涉及到的知识点很多，包括Bitmap重用，Bitmap缓存，生命周期管理，数据加载，资源解码，图片变换，线程调度，等等。另外Glide充分解耦，大量使用接口、泛型以及各种设计模式，并支持外部HttpClient和模块配置。所以学习Glide源码前很有必要了解Glide中几个关键概念，并从整体上理解这些关键概念之间的关系，否则很容易迷失在代码的实现细节中。

注意，下文中的分析均基于Glide 4.0版本。

下面分别从代码视角和包结构视角看看Glide的关键概念以及它们之间的关系。

代码视角

一个典型的Glide调用如下：

1
Glide.with(context).asBitmap().apply().load(model).into(target)

看似简单的调用实际上包含相当丰富的信息量。

简单来说，Glide加载(load)模型(Model)，将返回的数据解码(decode)成资源(Resource)，并将资源设置到Target中。

方法 功能 对应的接口和类
with(context) 生命周期管理 Lifecycle
asBitmap() 数据解码 Resource, ResourceDecoder
apply() 缓存等等 TODO
load(model) 数据加载 ModelLoader, ModelLoaderFactory, DataFetcher
into(target) 资源的显示 Target

Resouce, Data, Source的区分

  • Resouce (Data) - 已解码的资源(已解码，采样，或转换)
  • (Source) Data - 原始的数据(未解码), ResourceDecoder.decode(data)得到Resource
  • Source - 原始的数据源，ModelLoad.load(model)得到(Source) Data

如何理解Encode操作？ TODO, load, fetch, cache, decode, transcode都好理解

包结构视角

Glide作为图片加载库，其工作分为核心部分和其他部分。Glide清晰的包结构体现了这种划分：

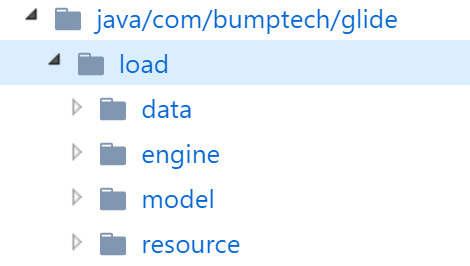

核心工作

engine负责load指定的model, 并将得到的data解码成resource。

对resource进行某种transition操作后将其显示到target。

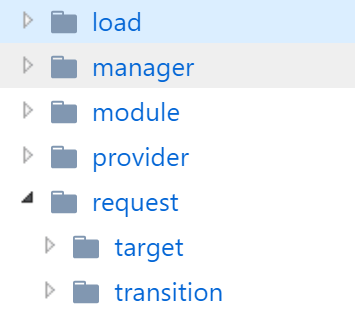

其他工作

  • manager - 负责各种管理工作，包括生命周期，网络连接以及网络请求
  • module和provider - 为Glide的模块配置提供支持

生命周期管理

Glide使用LifecycleListener监听Fragment和Activity的生命周期。LifecycleListener接口定义如下：

1
2
3
4
5
public interface LifecycleListener {
	void onStart();
	void onStop();
	void onDestroy();
}

详见Glide生命周期管理。

Target

Target可以理解为Resource的最终载体，如ImageView。Target接口定义如下：

1
2
3
4
5
6
7
8
9
10
public interface Target<R> extends LifecycleListener {
	void onLoadStarted(@Nullable Drawable placeholder);
	void onLoadFailed(@Nullable Drawable errorDrawable);
	void onResourceReady(R resource, Transition<? super R> transition);
	void onLoadCleared(@Nullable Drawable placeholder);
	void getSize(SizeReadyCallback cb);
	void removeCallback(SizeReadyCallback cb);
	void setRequest(@Nullable Request request);
	Request getRequest();
}

load resource过程中Target会经历对应的生命周期事件，包括：

  • onLoadStarted()
  • onResourceReady()
  • onLoadCleared()
  • onLoadFailed()

典型的生命周期过程如下：

onLoadStarted -> onResourceReady -> onLoadCleared
onLoadStarted -> onLoadFailed -> onLoadCleared

注意：不保证一定执行某些方法。比如，如果可以在memory中找到resource，或者mode对象为null，都会导致onLoadStarted()不被执行。

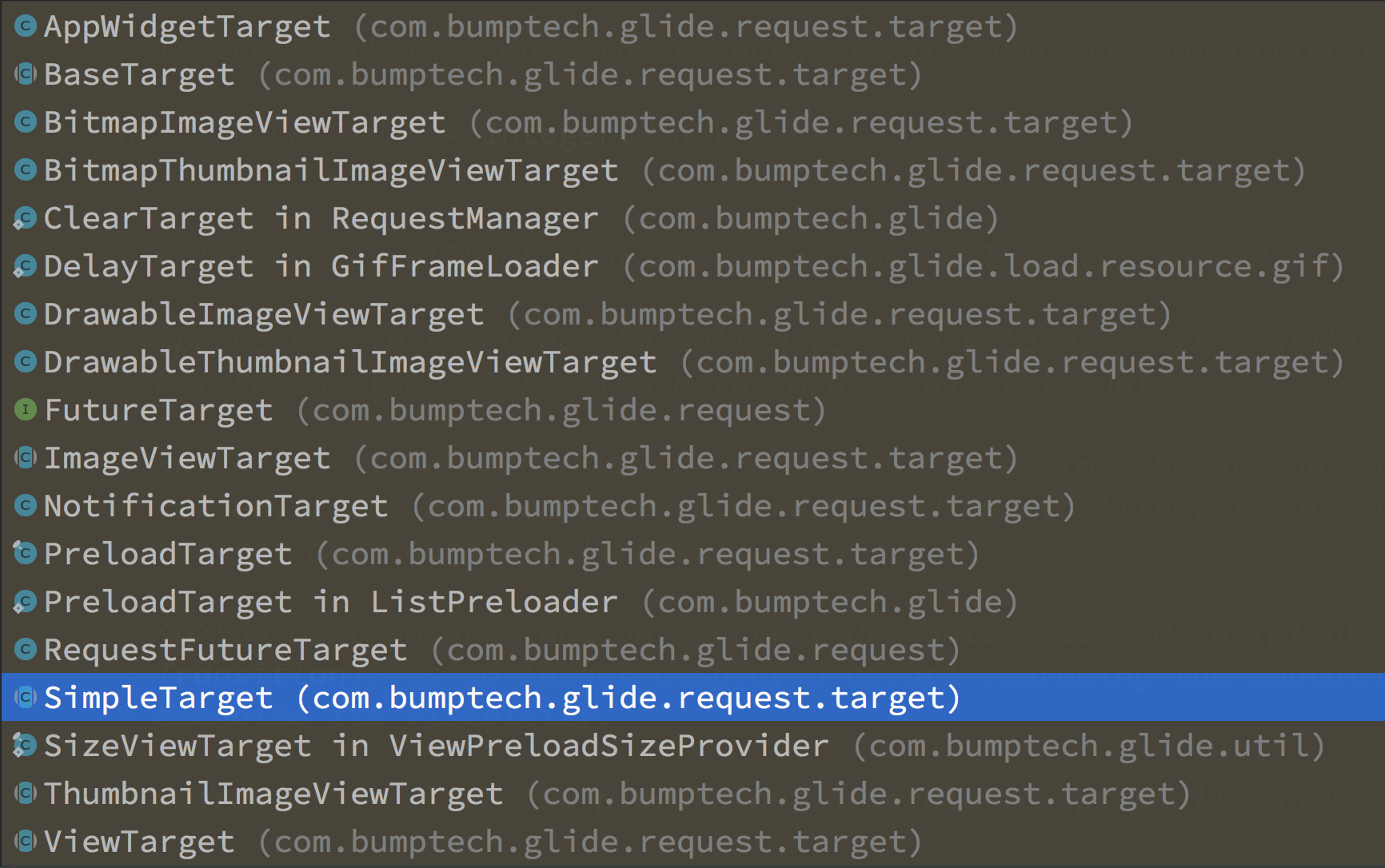

Target接口的实现类非常多：

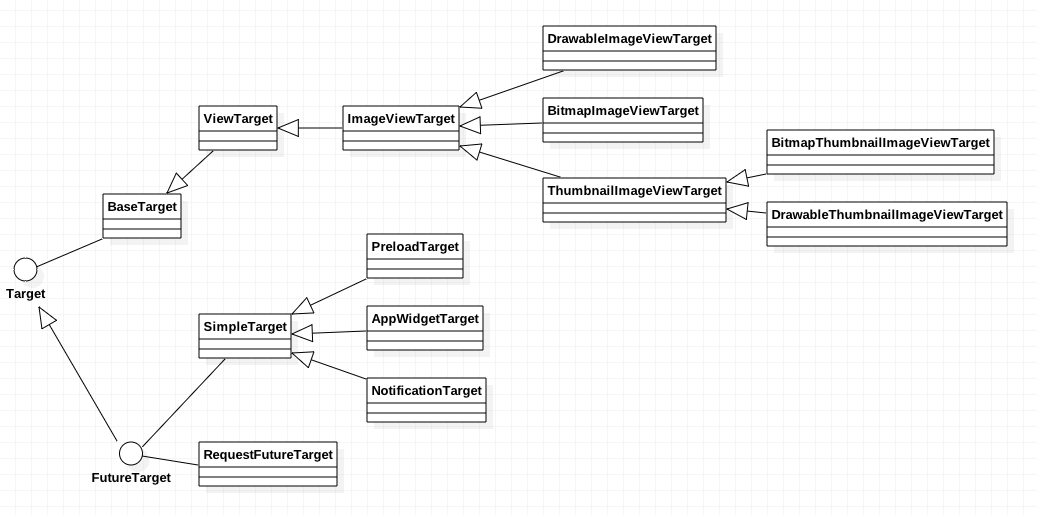

这些类的层级关系是这样的：

FutureTarget有点特别，其行为跟Future类似。(注意FutureTarget.get()方法必须在工作线程中调用！)

1
2
3
4
5
6
7
8
FutureTarget<Bitmap> futureTarget =
    Glide.with(fragment)
      .load("http://goo.gl/1asf12")
      .asBitmap()
      .into(250, 250);
Bitmap myBitmap = futureTarget.get();
 ... // do things with bitmap and then release when finished:
futureTarget.cancel(false);

RequestFutureTarget是FutureTarget的实现类。可以使用RequestFutureTarget实现下载图片文件的功能。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
 FutureTarget<File> target = null;
 RequestManager requestManager = Glide.with(context);
 try {
 	target = requestManager
		.downloadOnly()
		.load(model)
		.submit();
	File downloadedFile = target.get();
	// ... do something with the file (usually throws IOException)
} catch (ExecutionException | InterruptedException | IOException e) {
	// ... bug reporting or recovery
} finally {
	// make sure to cancel pending operations and free resources
	if (target != null) {
	target.cancel(true); // mayInterruptIfRunning
}

Resource和ResourceDecoder

Resource对某些类型的数据进行包装，以便池化和重用。Resource接口定义如下：

1
2
3
4
5
6
public interface Resource<Z> {
  Class<Z> getResourceClass();
  Z get();
  int getSize();
  void recycle();
}

具体来说，Resource包括以下类型：

  • File
  • Bitmap
  • Drawable
  • BitmapDrawable
  • GifDrawable
  • Bytes

(你可能会注意到RequestManager中有对应的asFile(), asBitmap(), asGif(), asDrawable()等方法)

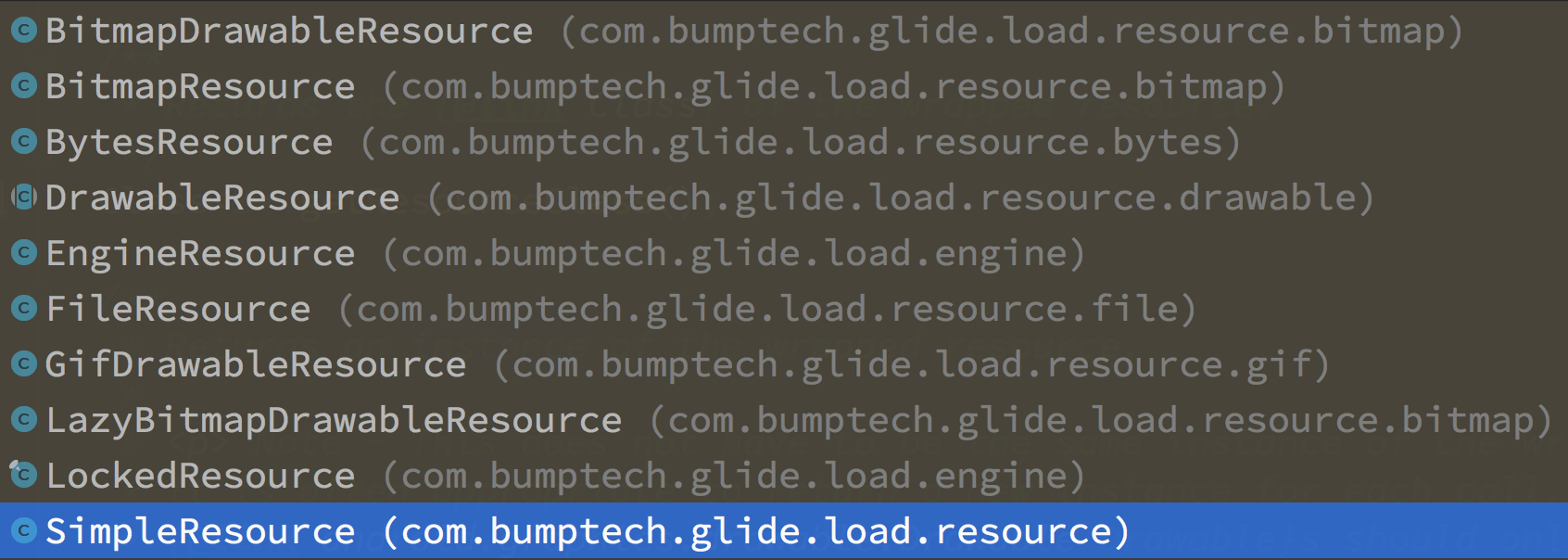

以下类实现了Resource接口：

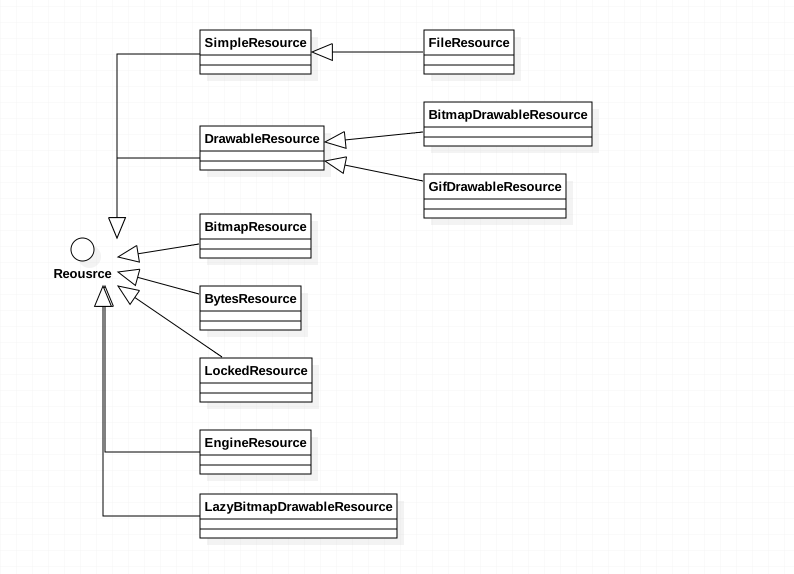

这些类的层级关系是这样的：

ResourceDecoder

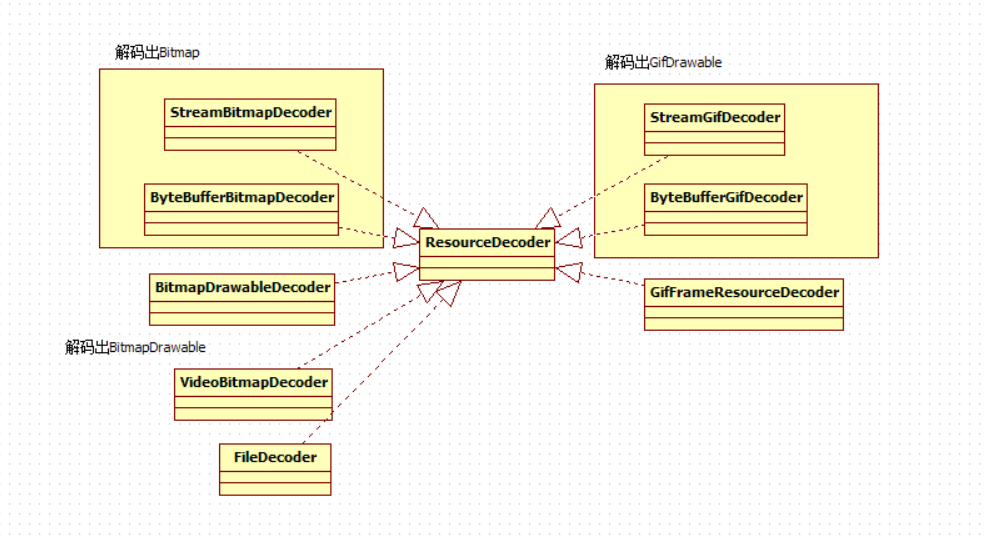

以下类实现了ResourceDecoder接口：

  • VideoBitmapDecoder - 从一个包含视频文件的ParcelFileDescriptor中解码出一帧Bitmap
  • StreamGifDecoder - 一个不太高效的GifDrawable解码器
  • StreamBitmapDecoder - 从InputStream中解码出Bitmap
  • GifFrameResourceDecoder - 从一个表示Gif图片的GifDecoder解码出一帧
  • FileDecoder - 从文件创建FileResource
  • TODO

Model和ModelLoader

Model可以理解为待加载的数据。比如网络图片的url地址或者Android工程的图片id，都是Model。

Glide没有将Model封装成新的类，而是直接使用已存在的数据类型，包括：

  • String
  • Uri
  • File
  • int (resourceId)
  • URL
  • byte[]

RequestBuilder对每一种Model类型都有一个loadXXX()方法。

ModelLoader用于加载Model。ModelLoader可以将任意复杂的数据模型转换成具体的数据类型，以便DataFetcher可以获取为Resource获取代表Model的数据。ModelLoader接口定义如下：

1
2
3
4
public interface ModelLoader<Model, Data> {
  LoadData<Data> buildLoadData(Model model, int width, int height, Options options);
  boolean handles(Model model);
}
  • ModelLoader中有一个静态类LoadData
  • buildLoadData() - 根据指定的Model, width, height, options等条件返回一个能够对数据进行加载的LoadData
  • handles() - 判断是否能够加载指定model类型的数据

ModelLoader接口有两个作用：

  1. 用于将特定的Model转换成可解码为Resource的数据
  2. 允许Model根据View的大小获取特定尺寸的Resource

ModelLoader是抽象的，具体实现的子类中都会实现自己的ModelLoaderFactory。

1
2
3
4
5
6
7
8
9
10
11
public class HttpGlideUrlLoader implements ModelLoader<GlideUrl, InputStream> {
    public LoadData<InputStream> buildLoadData(GlideUrl model, int width, int height, Options options) {
    }

    public boolean handles(GlideUrl model) {
        return true;
    }

    public static class Factory implements ModelLoaderFactory<GlideUrl, InputStream> {
    }
}

DataFetcher

ModelLoader并不是直接加载资源，而是每次加载资源时都会创建一个新的DataFetcher，由DataFetcher延迟加载数据。

DataFetcher接口定义如下。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
public interface DataFetcher<T> {
    void loadData(Priority var1, DataFetcher.DataCallback<? super T> var2);

    void cleanup();

    void cancel();

    Class<T> getDataClass();

    DataSource getDataSource();

    public interface DataCallback<T> {
        void onDataReady(@Nullable T var1);

        void onLoadFailed(Exception var1);
    }
}

配置

见Glide的Registry和GlideModule

参考

Glide源码分析（二）——磁盘缓存实现 - CSDN博客

Glide源码分析 | lightSky’Blog
