如何在ActionBar上显示引导提示

发表于 更新于 评论： 阅读次数：

你一定在微信朋友圈见过弹出来指向右上角的箭头，”诱导”你去分享。通常来说，弹出来的箭头只能指向右上角，没法指”进”右上角。有没有办法实现实现指”进”右上角的效果呢？微信中h5应该是没有办法的，但App原生代码中是可以实现的，来看看怎么做的吧。

问题

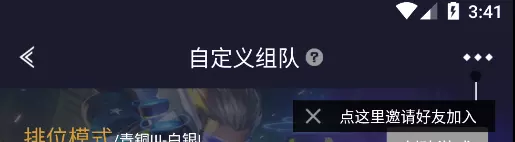

视觉上要求在ActionBar的OptionMenu上弹出一个提示：

内心的感受是~!^%$#@!!!#))*。 但抛开需求或设计上的合理性不谈，那到底如何实现这种效果呢？要知道，那个小圆点可是跑到ActionBar上面去了啊！

解决办法

实际项目中，一般都会定义BaseActivity用于统一控制页面结构。比如我们项目的BaseActivity结构如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:id="@+id/common_base_activity_layout"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical">

    <!--action bar-->
    <android.support.v7.widget.Toolbar
        android:id="@+id/common_base_activity_toolbar"
        android:layout_width="fill_parent"
        android:layout_height="50dp" />

    <!--content被添加到这里了-->
    </>
</LinearLayout>

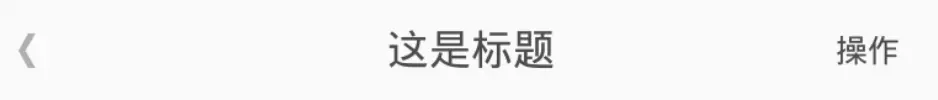

id为common_base_activity_toolbar的ToolBar会添加如下View作为ActionBar(标题栏)，而布局文件中定义的内容会添加到标题栏下方。

BaseActivity统一处理上述逻辑。通常情况下这种方式工作得很好，大家都很happy，因为继承自BaseActivity的页面处理标题栏很省事。但同时，由于BaseActivity加载了上述结构的布局文件，设计缺少灵活性，如果有页面要使用特殊的标题栏就非常麻烦了。

方案一

考虑到BaseActivity的限制，一种容易想到的解决办法是绕开BaseActivity另起炉灶。由于不继承BaseActivity，一切从头开始，所以上述实现上述视觉效果并不存在困难。但不继承BaseActivity可能给项目造成混乱。

方案二

Android设置android:clipChildren可以让View超出父View的边界，从而达到的特殊UI效果。这里是一个例子。简单尝试后失败，可能的原因如下：

  • 要让andorid:clipChildren属性生效，必须设置在准确的View上，而我们的布局比例子中要复杂，这个准确的节点应该是位置BaseActivity的布局中
  • 只有固定大小的View才可以超出父View (?待求证)

方案三

BaseActivity的布局文件中的LinearLayout其实并不是页面最终的根节点，真正的根节点是Android系统添加的FrameLayout。这个特别的FrameLayout id是android.R.id.content。通过findViewById(android.R.id.content)不难找到这个FrameLayout，我们可以将视觉需求中的那个提示控件添加到FrameLayout上，从而实现要求的效果。关键代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
void showHint(int topMargin, int layoutId) {
    // 获取FrameLayout
    ViewGroup activityContent = (ViewGroup) findViewById(android.R.id.content);
    // 生成hint
    View hintView = getLayoutInflater().inflate(layoutId, mActivityContent, false);
    // 调整布局参数
    FrameLayout.LayoutParams params = (FrameLayout.LayoutParams) hintView.getLayoutParams();
    if (params != null) {
        params.topMargin = topMargin;
        hintView.setLayoutParams(params);
    }
    // 添加并显示hint
    activityContent.addView(hintView);
}

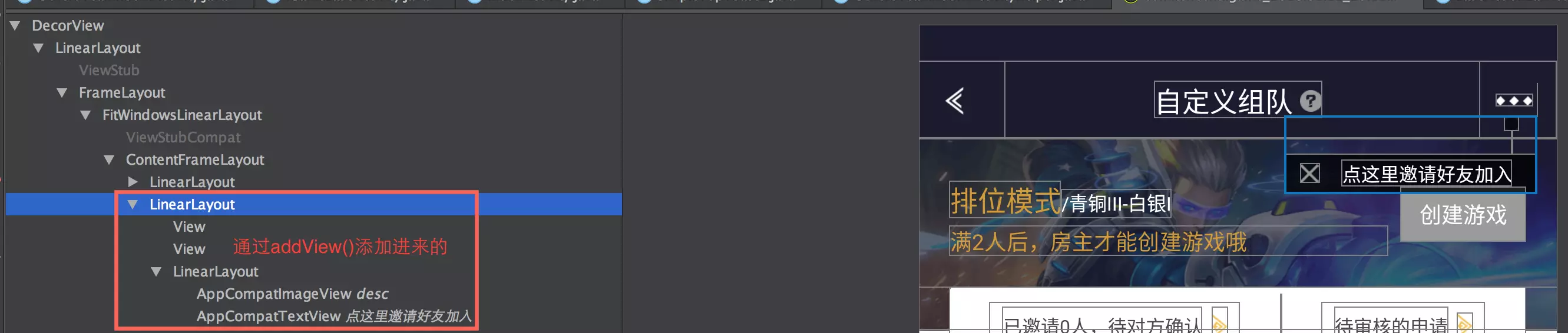

在Layout Inspector可以很直观地看到上述代码对布局的修改。

方案四

我还脑洞大开地想出了这个方案，

弹出提示和没有弹出提示时分别使用不同的图标，通过”欺骗”用户的方式实现最终效果，只是代码会写得很扯。

总结

方案三以比较简单低成本的方式实现了需求。暂时没想到更好的实现方法。如果你有，可以告诉我。

如果BaseActivity一开始是这样设计的，可能具有更多的灵活性：

  • BaseActivity是抽象的，统一完成对标题栏的处理
  • BaseActivity不直接加载布局，由子类加载布局
  • 子类加载的布局文件可以使用include方式使用公共的ActionBar，也可以自定义不同的ActionBar，只要保证ActionBar中View的id一致即可

Java代码和布局文件分别如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
public abstract class BaseActivity extends AppCompatActivity {

	@Override
	public void onCreate(Bundle savedInstanceState) {
		super.onCreate(savedInstanceState);
		contentView();
		setupActionBar();
	}

	protected void setupActionBar() {
        // 设置标题栏
        // ...
	}

	public abstract void contentView();
}

public class DemoActivity extends BaseActivity {

	@Override
	public void contentView() {
		setContentView(R.layout.activity_demo);
	}
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
<!-- activity_demo.xml -->

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:id="@+id/common_base_activity_layout"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical">

    <!--action bar-->
	<!-- include公共的ActionBar 也可以自己自定义ActionBar -->
    <include layout="@layout/common_toolbar" />

    <!--content-->
	<LinearLayout />

</LinearLayout>
