Flutter 引擎编译、运行与调试

发表于 更新于 评论： 阅读次数：

介绍 Flutter 引擎编译、运行与调试的操作步骤。

编译

操作步骤

  • 安装 depot_tools 并添加到环境变量。gclient 来自 depot_tools 工具
  • fork flutter/engine (注意配置 ssh 访问)
  • 创建空的 engine 目录并在目录中创建 .gclient 配置文件
  • 在 engine 目录中执行 gclient sync (它会 git clone 必要的项目及其依赖)
1
2
3
4
5
6
7
8
git clone https://chromium.googlesource.com/chromium/tools/depot_tools.git
export PATH=/path/to/depot_tools:$PATH
mkdir engine
cd engine
touch .gclient

# edit .gclient
gclient sync

.gitclient 配置如下：

1
2
3
4
5
6
7
8
9
10
solutions = [
  {
    "managed": False,
    "name": "src/flutter",
    "url": "https://github.com/<your_name>/engine.git",
    "custom_deps": {},
    "deps_file": "DEPS",
    "safesync_url": "",
  },
]
  • 切换源码。编译前的一个重要操作是将源码切换到 本地 Flutter SDK 的 engine version (一个 commit id) 对应的提交点，避免可能出现的报错
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
# 查看本地 Flutter SDK 引擎版本, 这个文件中是包含对应的 commit id
vim src/flutter/bin/internal/engine.version

# 调整代码
cd engine/src/flutter
git reset --hard <commit id>
gclient sync -D --with_branch_heads --with_tags

# 准备构建文件
cd engine/src

# flutter 1.12 使用以下命令生成 host_debug_unopt 编译配置
# ./flutter/tools/gn --runtime-mode debug

# flutter 1.17 使用以下命令生成 host_debug_unopt 编译配置
./flutter/tools/gn --unoptimized

# android arm (armeabi-v7a) 编译配置
./flutter/tools/gn --android --unoptimized

# android arm64 (armeabi-v8a) 编译配置
./flutter/tools/gn --android --unoptimized --runtime-mode=debug --android-cpu=arm64

# 编译
ninja -C out/host_debug_unopt -j 16
ninja -C out/android_debug_unopt -j 16
ninja -C out/android_debug_unopt_arm64 -j 16

尤其注意这里的 ninja -C out/host_debug_unopt 命令。官方文档提到它是必要的：

Note that if you use particular android or ios engine build, you will need to have corresponding host build available next to it: if you use android_debug_unopt, you should have built host_debug_unopt, android_profile -> host_profile, etc.

这个命令的编译结果包含 dart-sdk，使用自己构建的 Flutter 引擎编译 App 时会调用 dart-sdk 中相关工具。

编译完成后的目录如下：

编译后的Flutter产物

常见编译问题

编译 Flutter 其实并不复杂，运气好的话不会遇到任何问题，运气不好的话会遇到一些错误。不过出错通常是因为环境问题。

如果遇到错误，不妨先检查以下几项：

  • 确认当前使用的是 Python 2.7 - flutter/tools/gn 依赖的是 Python 2。如果当前环境中使用 Python 3 会出现各种诡异错误
  • 确认已经将 depot_tools 工具添加到环境变量 - depot_tools 工具包含几个用于编译 Flutter 引擎的命令 gclient 和 ninja。如果找不到这些命令，也会编译失败
  • 切换引擎源码 - Flutter 引擎源码和本地 Flutter SDK 不匹配时可能会编译失败，编译前应确认已经将 Flutter 引擎源码切换到对应的提交点

Python 版本问题

这里简单记录一下我编译 Flutter 引擎时遇到的 Python 版本问题及解决方法。如果你没有遇到 Python 版本问题，可以直接忽略这一节。

我的 MacBook 系统内置了 Python 2.7，安装的第三方软件 Anaconda 自带的 Python 3.7。命令行下 python 默认的是 Anaconda 的 Python 3.7，不做任何处理时调用 flutter/tools/gn 会报 Python 语法错误。

推荐使用 virtualenv 来为 Flutter 引擎源码工程创建虚拟的 Python 2.7 环境，激活该环境后再来编译 Flutter 源码，可以有效避免各种 Python 版本折腾。操作如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
# 切换到 Flutter 引擎源码目录
cd path/to/engine/source

# 创建名为 myenv 的 Python 2.7 环境
virtualenv -p /usr/bin/python myenv

# 激活 myenv 环境
source myenv/bin/activate

# 编译 Flutter 引擎
...

# 关闭 myenv 环境
deactivate

缺省头文件

在云主机(Centos 7)上编译 Flutter 引擎源码时，glfw 库报错如下：

1
2
3
../../third_party/glfw/src/x11_platform.h:39:10: fatal error: 'X11/Xcursor/Xcursor.h' file not found
#include <X11/Xcursor/Xcursor.h>
         ^~~~~~~~~~~~~~~~~~~~~~~

glfw 提到解决办法如下：

For example, on Ubuntu and other distributions based on Debian GNU/Linux, you need to install the xorg-dev package, which pulls in all X.org header packages.

安装相关的库即可，方式如下(你可能要根据实际情况调整)：

1
2
3
4
yum install libX11-devel
yum install libXcursor-devel
yum install libXrandr-devel
yum install libXxf86vm-devel

运行

操作步骤

命令行中使用自定义引擎：

1
2
3
4
5
6
7
# 创建一个 Flutter 工程
flutter create --org com.yourdomain your_app_name

# 使用本地引擎运行 Flutter App
flutter run
  --local-engine-src-path <engine path>/src
  --local-engine=android_debug_unopt_arm64

IDE 中使用自定义引擎：

1
2
3
4
5
6
7
# 创建一个 Flutter 工程
flutter create --org com.yourdomain your_app_name

# 在 Android Studio 中打开 以上工程
# 注意这里是 Android 工程视角，即打开目录为  your_app_name/android

# 在 gradle.properties 文件中添加 localEngineOut 属性

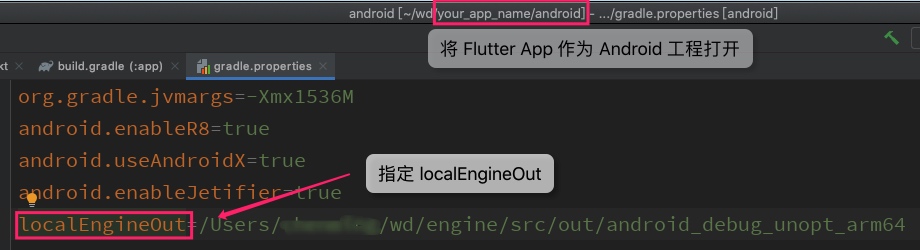

在 gradle.properties 文件中添加 localEngineOut 属性，配置如下：

配置 localEngineOut

1
localEngineOut=<engine_dir>/out/android_debug_unopt_arm64

注意：

  • 应当指定的本地引擎应当跟 Android 系统架构匹配，比如 armeabi-v8a 机器上使用 android_debug_unopt_arm64
  • 尤其注意某些项目通过自行将 Flutter SDK libflutter.so 拷贝到代码库的方式来集成 Flutter，这会导致上述方式失效，实际运行时并不会加载指定的本地引擎。解决方法是将拷贝对应的目录下(如 android_debug_unopt_arm64)的 libflutter.so 覆盖代码库中已有有 libflutter.so 即可

常见运行错误

最常见的问题是找不到指定的引擎导致无法运行 Flutter App。原因通常包括：

  • 引擎文件路径写错
  • 架构不匹配。以我手头的测试机华为 Nova 2 为例，它要求使用 arm64 类型的引擎，而我编译时没有注意到这一点，选择的是 arm 类型，最后发现引擎架构不匹配
  • 缺少 host 产物。错误提示如下图

我自己遇到另外一个比较奇特的错误，通常应该不会遇到，但这里也记录下供参考。

事情经过是这样的：我的 MacBook 硬盘只有 256G，目前空间已经偏紧张，考虑编译 Flutter 引擎占 CPU 影响本地机器性能外加占用太多硬盘空间，所以我突发奇想。

  • 首先在个人的 Linux 云主机上编译 Flutter 引擎(果然比本地快很多)
  • 然后将 Linux 云主机的硬盘挂在 MacBook 当本地文件使用
  • 最后使用远程机器上的 Flutter 引擎运行 App：
1
2
3
4
5
# 挂载远程机器目录
sshfs root@dev-host:/data/github/ ~/RemoteMount

# 使用远程机器上的 Flutter 引擎
flutter run --local-engine-src-path ~/RemoteMount/src --local-engine=android_debug_unopt_arm6

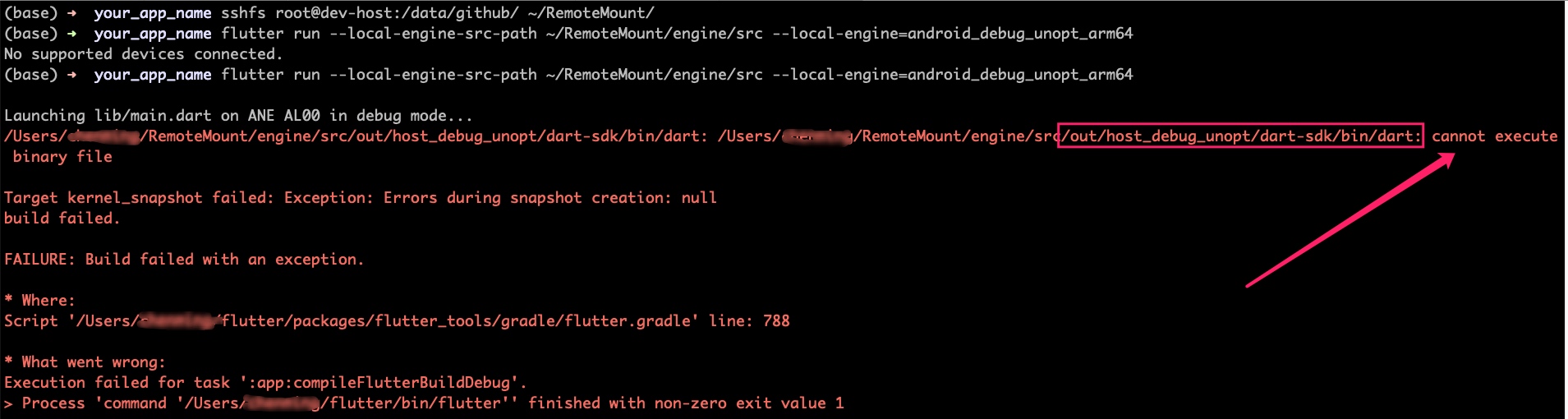

最后出错，错误信息如下：

无法执行 dart 命令

无法执行 dart 命令！Mac 系统当然无法执行 Linux 平台的二进制文件。

调试

断点调试 Flutter 引擎来一步步观察引擎代码如何运行，是学习 Flutter 引擎代码的一个好办法。在介绍如何调试 Flutter 引擎前我们先来看看 Flutter 开发中可能遇到哪些调试场景：

  1. 调试 Flutter App Dart 代码
  2. 调试 Flutter SDK Dart 代码
  3. 调试 Flutter 引擎 Java 代码
  4. 调试 Flutter 引擎 C++ 代码

第一种场景非常简单，只要在 VS Code 中给 Flutter App 中的 Dart 代码打上断点即可进行调试。

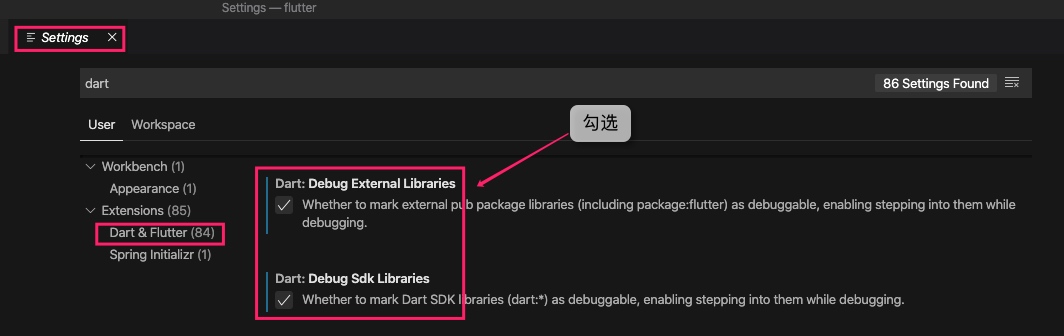

第二种场景也比较简单，在 VS Code 中配置 Dart & Flutter 插件，允许调试第三方库和 Flutter SDK Dart 代码即可在相关源码中设置断点进行调试

允许调试第三方库

调试 Java 代码

再来看第三种场景，调试 Flutter 引擎中的 Java 代码。主要是参考以下资料(建议动手操作一下)：

步骤如下：

  • 第一步，将 engine/src/flutter/shell/platform/android 工程(称之为Flutter 引擎工程)导入到 Android Studio。注意一定是这个目录！另外，确认该工程的 Android SDK 和 JDK 版本正确 (当前分别是 29 和 8)
  • 第二步，使用自定义 Flutter 引擎运行 Flutter App(称之为Flutter App 工程)，具体见上文描述
  • 第三步，Flutter 引擎工程 中给源码设置断点并启动 Debugger 连接到已启动的 Flutter App 进程

各步骤的截图如下：

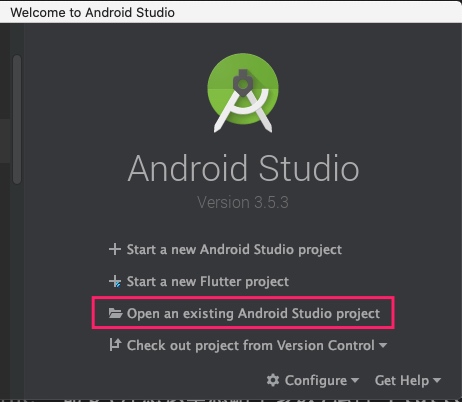

第一步，Flutter 引擎工程导入到 Android

导入引擎工程

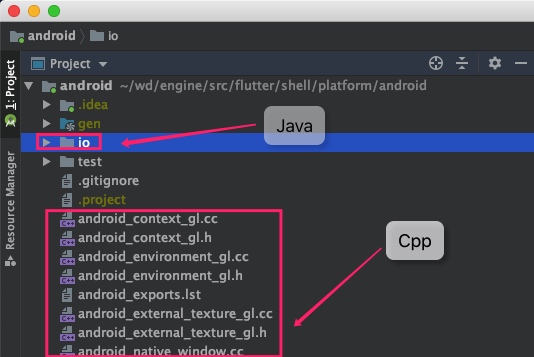

引擎工程结构

第二步，Android Studio 中打开Flutter App 工程 并启动 Flutter App

1
2
3
4
5
# 创建 Flutter App
flutter create --org com.yourdomain your_app_name

# 在 Android Studio 中打开 Flutter App 工程
# 注意工程路径是 your_app_name/android

Android Studio 中启动 Flutter App

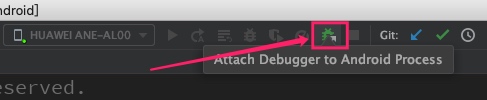

第三步，在 Flutter 引擎工程 将 Debugger 连接到已启动 Flutter App

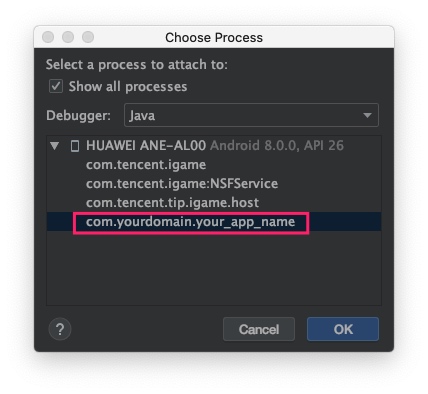

AttachDebugger

选择应用进程

进入调试状态

有时候，我们想在更早的地方设置断点调试，比如在 libflutter.so 被加载前加断点调试，如何实现？

技巧在于第二步启动 Flutter App 时选择一个 合适的时机(通常是在断点之前) 调用 Debug.waitForDebugger 方法让应用启动后进入等待 Debugger 的状态。

示例：在 Application.onCreate() 中调用 Debug.waitForDebugger()，应用一直处于等待状态，直到有 Debugger 连接上来才继续执行。

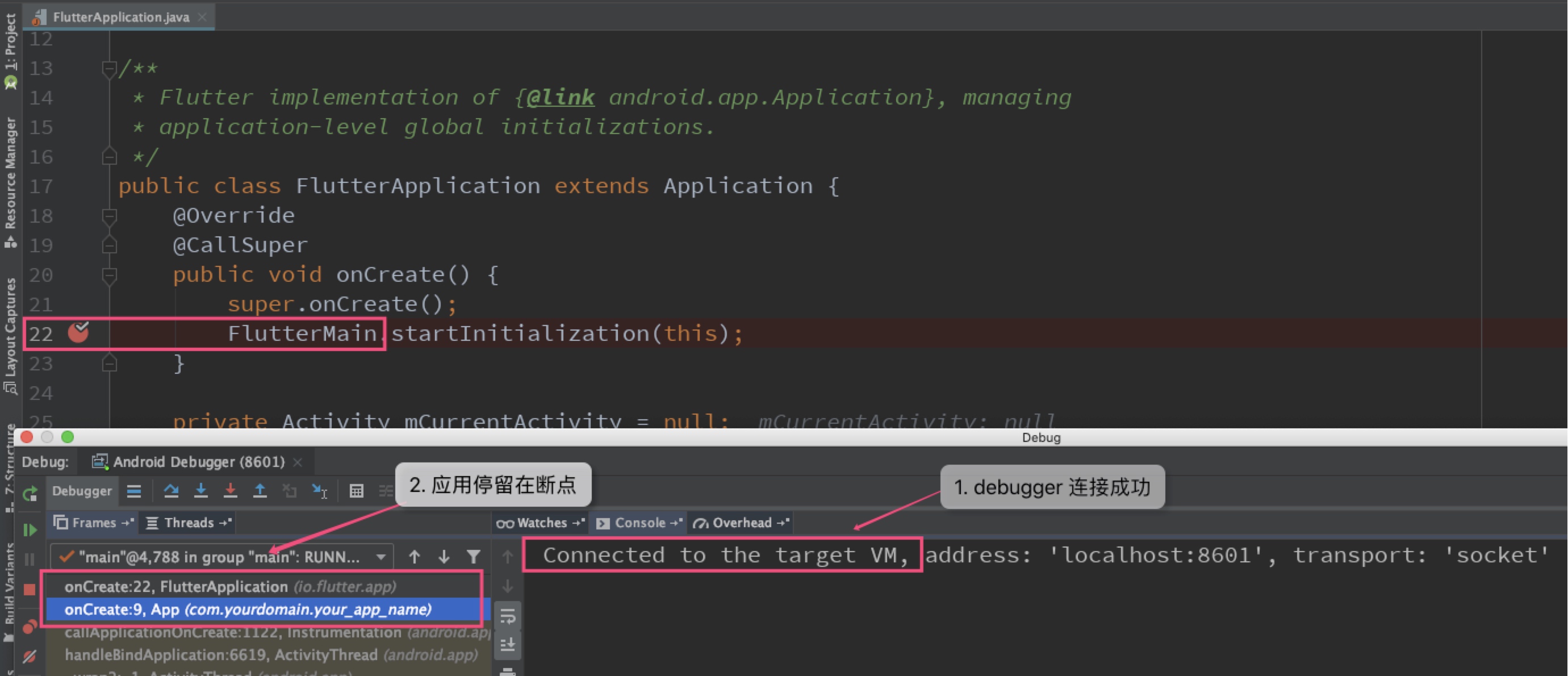

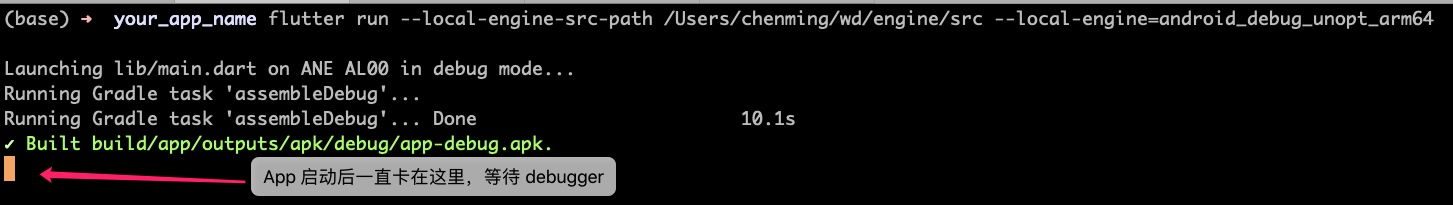

让应用等待Debugger

应用等待Debugger中

调试 C++ 代码

最后来看怎样调试 Flutter 引擎 C++ 代码。主要参考资料是：

简单来说，是使用 lldb 来调试 Flutter 引擎 C++ 代码。可以使用不同的方式来完成 lldb 调试，但实际操作起都比较麻烦。

个人理解主要麻烦之处在于，一是如何将 lldb_server 推送到开发设备并运行起来，二是如何从开发机正确地启动 lldb_client。

从这些麻烦的方法中，我选择了一个相对简单的动手实践了一下并加以总结。步骤概括如下：

步骤 操作 作用 备注
第一步 编译 Flutter 引擎 生成自定义引擎用于调试
第二步 导入 Flutter 引擎源码到 VS Code 支持 Flutter 引擎源码跳转及断点跟踪 后文称VS Code Flutter 引擎工程
第三步 安装 VS Code 插件 C/C++ for Visual Studio Code 和 CodeLLDB 在 VS Code 中集成 lldb 调试功能
第四步 安装 lldb 和 flutter_lldb 1、lldb 用于调试 C++ 代码，2、flutter_lldb 用于简化 lldb 的使用
第五步 运行 Flutter App 加载和运行自定义引擎 flutter run 或 Android Studio 中运行均可
第六步 执行 flutter_lldb 命令 1、生成调试配置参数，2、在调试设备上启动 lldb_server
第七步 VS Code Flutter 引擎工程 中配置 lldb 调试配置参数
第八步 VS Code Flutter 引擎工程 中设置断点，F5 启动调试

为了便于理解和动手操作操作，这里给出一些截图。

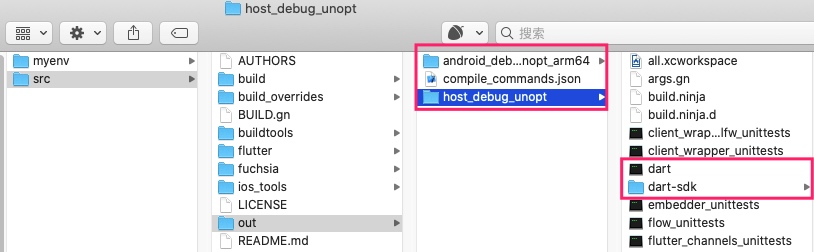

第一步，编译 Flutter 引擎。注意确认已生成 out/host_debug_unopt

编译后的Flutter产物

第二步，导入 Flutter 引擎源码到 VS Code

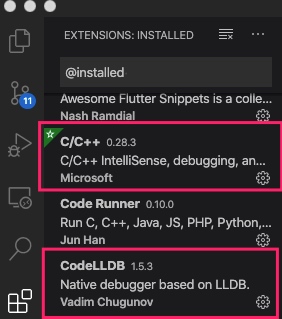

第三步，安装 VS Code 插件，集成 lldb 调试功能

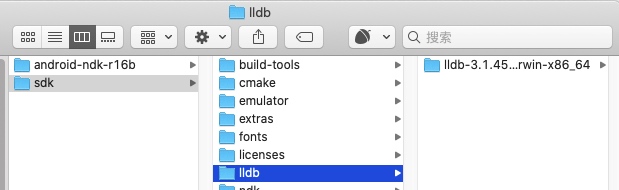

第四步，安装 lldb 和 flutter_lldb。

注意：

  • lldb 安装在 Android SDK 中。如 Android SDK 已有 lldb，则可略过这一步
  • 有一个坑，目前 Android Studio 内置 lldb，但却并不安装在 Android SDK 中，所以外部工具无法方便地调用 AS 内置 lldb，而 Android SDK Manager 软件列表中目前不再提供 lldb 安装，所以只能手工下载和安装 lldb

第五步，运行 Flutter App

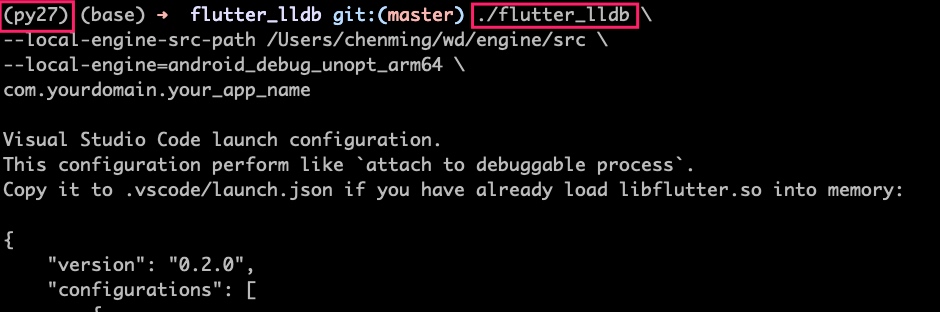

第六步，执行 flutter_lldb 命令

flutter_lldb 输出的配置参数类似如下这样：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
{
    // Use IntelliSense to learn about possible attributes.
    // Hover to view descriptions of existing attributes.
    // For more information, visit: https://go.microsoft.com/fwlink/?linkid=830387
    "version": "0.2.0",
    "configurations": [

        {
            "name": "remote_lldb",
            "type": "lldb",
            "request": "attach",
            "pid": "28006",
            "initCommands": [
                "platform select remote-android",
                "platform connect unix-abstract-connect:///data/data/com.yourdomain.your_app_name/debug.socket"
            ],
            "postRunCommands": [
                "add-dsym /Users/abc/wd/engine/src/out/android_debug_unopt_arm64/libflutter.so",
                "settings set target.source-map /Users/abc/wd/engine/src /Users/chenming/wd/engine/src"
            ],
        }
    ]
}

注意：

  • flutter_lldb 脚本基于 Python 2.7，使用前请确认当前 Python 环境
  • flutter_lldb 脚本与调试设备通信，使用前请确认已连接调试设备且已启动应用

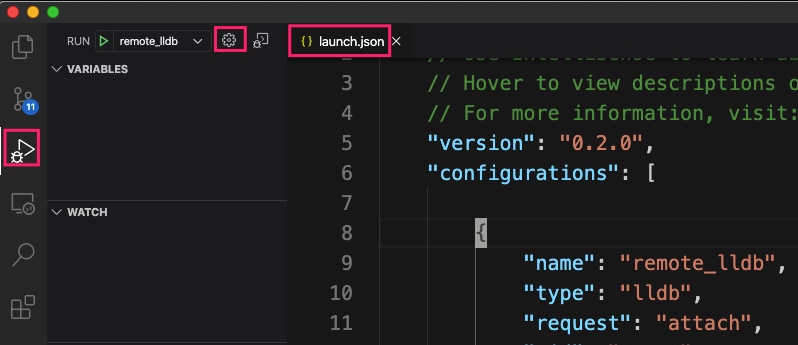

第七步，在 VS Code 中配置 lldb 命令调试参数。直接将上一步中 flutter_lldb 输出的配置参数拷贝到 launch.json 中即可

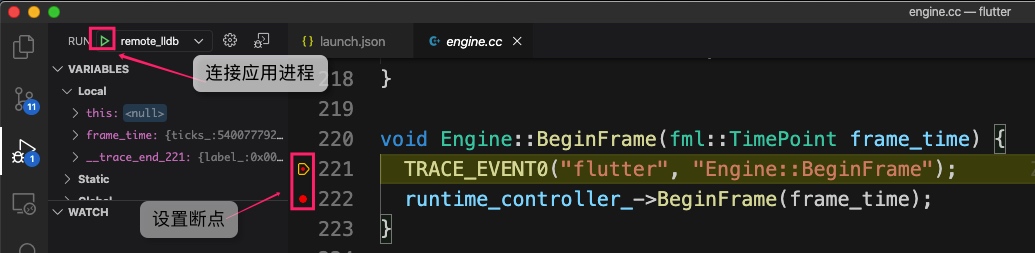

第八步，VS Flutter 引擎工程 中设置断点，F5 启动调试

一切正常的话，Debugger 将成功连接应用进程，进入调试状态，如下图：

进t入调试状态

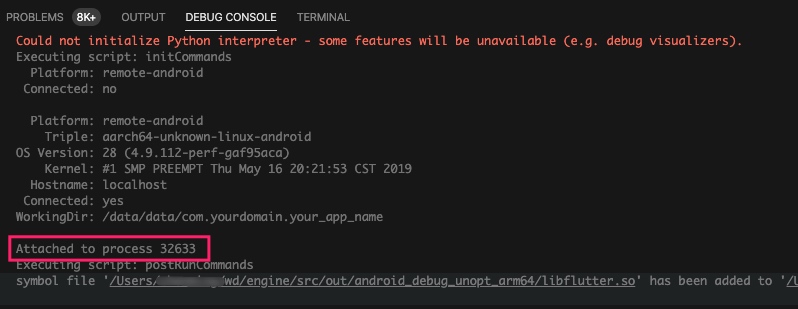

Debug Console 输出显示已经成功连接到指定的进程

成功连接指定的进程

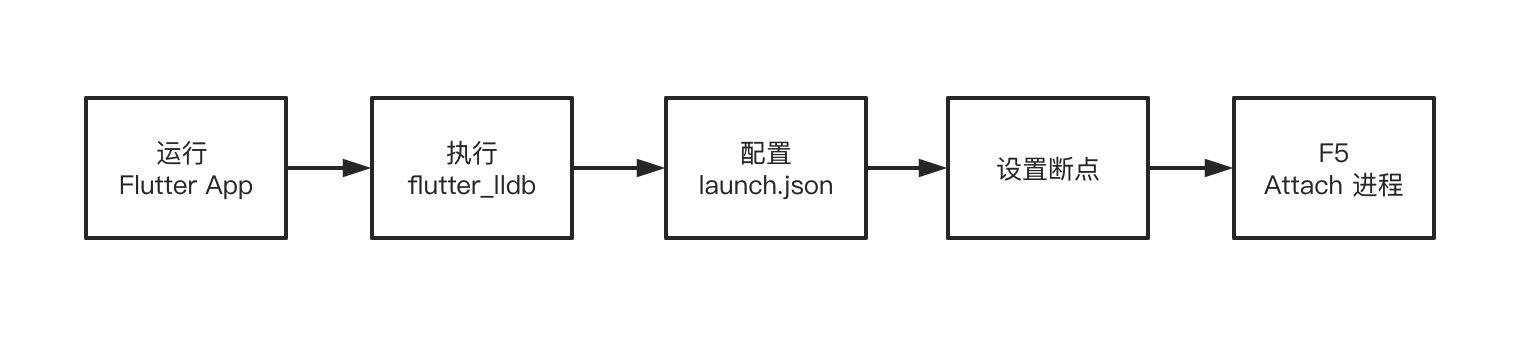

千万不要被上述繁琐的步骤吓到了。实际上，第一步到第四步只是准备阶段(只需准备一次)，第五步到第八步才是真正的操作步骤(调试时需反复多次操作)。用一张图来总结下第五步到第八步：

-w767

操作几次之后，你会发现实际过程更简单。其实并不用真的的每次都要重新配置 launch.json，只不过是修改下 pid 而已。

UPDATE：使用小米手机能正常调试 Flutter 引擎，但华为手机 Nova 2 上可以成功到 Attached to process 却无法进入调试状态。使用 NDK Sample 中的 HelloJNI 华为 Nova 2 验证，发现也不能正常调试，所以推测是华为手机问题。

(2020-07-24 更新：以下是 iOS 上调试 Flutter 引擎的步骤)

  1. 将 Flutte Engine 工程的 products.xcodeproj 拖进需要调试的 Flutter Demo 工程目录
  2. Genrated.xcconfig 中添加如下配置
1
2
3
4
5
6
7
8
9
10
11
FLUTTER_ROOT=${FlutterSDK 路径}
FLUTTER_APPLICATION_PATH=${Demo工程路径}
FLUTTER_TARGET=${Demo工程路径}/lib/main.dart
FLUTTER_BUILD_DIR=build
SYMROOT=${SOURCE_ROOT}/../build/ios
FLUTTER_FRAMEWORK_DIR=${Flutter_Engine代码路径}/src/out/ios_debug_sim_unopt
FLUTTER_BUILD_NAME=1.0.0
FLUTTER_BUILD_NUMBER=1
FLUTTER_ENGINE=${Flutter_Engine代码路径}
LOCAL_ENGINE=${输出的路径（ios_debug_sim_unopt）}
ARCHS=${支持的架构(arm64)}

之后即可单步调试。

总结

  • 简单介绍如何编译 Flutter 引擎，以及常见问题
  • 介绍如何从命令行和 IDE 运行自定义 Flutter 引擎，以及常见问题
  • 简单介绍如何调试 Flutter App 及 Flutter SDK 中的 Dart 代码
  • 详细介绍如何调试 Flutter 引擎中的 Java 代码和 C++ 代码
