Android Jetpack 学习笔记之 DataBinding

发表于 更新于 评论： 阅读次数：

简单学习一下 Android 数据绑定的基本用法。

在前一篇中听完对 Android 数据绑定的各种吐槽后再来了解数据绑定的用法并动手实践一下。(是不是顺序搞反了？)

本文是这篇博客的学习笔记。主要内容包括：

  • 数据绑定介绍
  • 数据绑定和事件绑定
  • 数据绑定的几种方式
  • BindingAdapter

数据绑定介绍

官网关于数据绑定的介绍如下：

The Data Binding Library is a support library that allows you to bind UI components in your layouts to data sources in your app using a declarative format rather than programmatically.
Binding components in the layout file lets you remove many UI framework calls in your activities, making them simpler and easier to maintain. This can also improve your app’s performance and help prevent memory leaks and null pointer exceptions.

简单来说这个库的作用是：

  • 减少 Activity 中大量的 UI 相关调用，让其简单易维护
  • 使用声明的方式而非编程的方式将 UI 布局跟数据绑定

什么是 UI 相关的调用呢？相信 findViewById() 方法你一定不陌生。你可能已经习惯了使用 findViewById()，它很直白。但它是编程式的，并不优雅。

1
2
TextView textView = findViewById(R.id.sample_text);
textView.setText(viewModel.getUserName());

实际项目中你会一遍又一遍地写 findViewById() 这种代码，最终会很烦。这也是 ButterKnife 之类的库以及 kotlin-android-extensions 插件的由来。

使用 ButterKnife 可以减少 findViewById() 调用。

1
2
3
4
5
6
7
8
9
10
class ExampleActivity extends Activity {
  @BindView(R.id.user) EditText username;
  @BindView(R.id.pass) EditText password;

  @BindString(R.string.login_error) String loginErrorMessage;

  @OnClick(R.id.submit) void submit() {
    // TODO call server...
  }
}

使用 kotlin-android-extensions 插件则可以直接将 XML 布局文件中 id 作为控件本身来使用。

1
2
3
4
5
6
7
8
9
10
11
import kotlinx.android.synthetic.main.activity_data_binding_demo.*

class DataBindingDemoActivity : AppCompatActivity() {

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        val binding = DataBindingUtil.setContentView<ActivityDataBindingDemoBinding>(this,
                R.layout.activity_data_binding_demo)

        buttonUpdate.text = "this is a button"
    }

但无论如何，以上这些改进方案仍然还是编程式的。那怎样才算声明式的呢？要像这样！

1
2
<TextView
    android:text="@{viewmodel.userName}" />

要在项目中使用数据绑定，需要进行如下配置：

1
2
3
4
5
6
android {
    ....
    dataBinding {
        enabled = true
    }
}

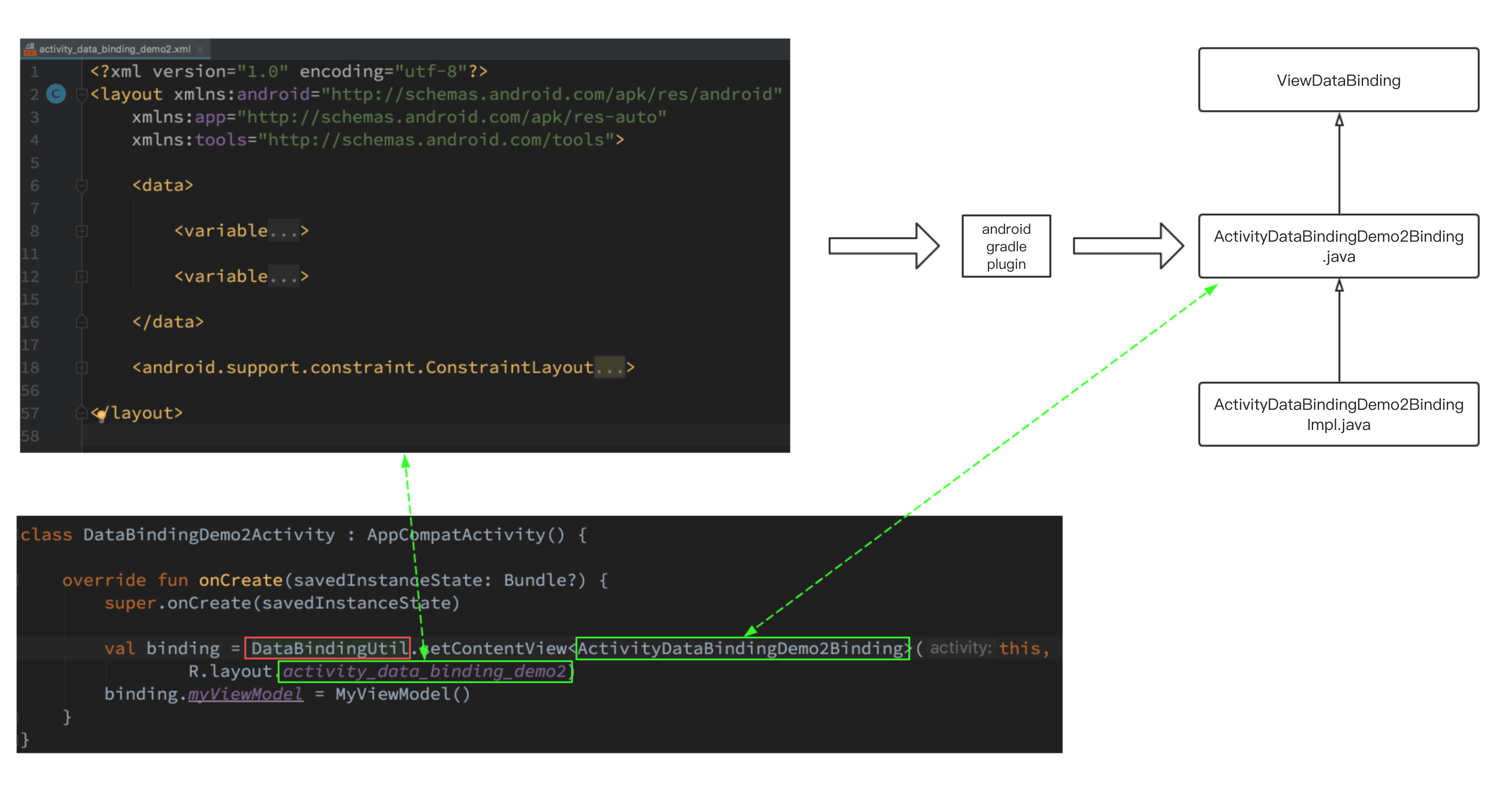

数据绑定主要涉及内容包括：

  • XML 布局文件
  • ViewDataBinding
  • 生成的 Binding 类
  • DataBindingUtil

其中，

  • XML 布局文件跟普通的 XML 文件稍稍有所不同。其结构如下：
1
2
3
4
5
6
7
8
9
10
11
12
<layout>

	<data>
        <variable
            name="message"
            type="String" />
    </data>

    <!--
    普通的布局，跟以前一样
    -->
</layout>

  • 生成的 Binding 类继承自 ViewDataBinding。生成类与布局文件的对应规则：ActivityDataBindingDemo2Binding.java 对应于 activity_data_binding_demo2.xml。

  • DataBindingUtil 负责最终将布局文件与生成的类关联起来：

1
2
val binding = DataBindingUtil.setContentView<ActivityDataBindingDemo2Binding>(this,
	R.layout.activity_data_binding_demo2)

数据绑定的几种方式

先来看一个最简单的例子。

XML 布局文件如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
<layout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools">

    <data>

        <variable
            name="message"
            type="String" />
    </data>

    <TextView
        android:id="@+id/text"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="@{message}"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintHorizontal_bias="0.5"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        tools:text="show a message" />
</layout>

Activity 代码如下：

1
2
3
4
5
6
7
8
9
10
class DataBindingDemoActivity : AppCompatActivity() {

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        val binding = DataBindingUtil.setContentView<ActivityDataBindingDemoBinding>(this,
                R.layout.activity_data_binding_demo)

        binding.message = "hello, databinding"
    }
}

对于基于类型和 String 类型，我们按上述方式写是没有问题。那是否可以支持自定义类型呢？

1
2
3
4
5
6
7
8
9
10
11
12
13
<layout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools">

    <data>

        <variable
            name="viewmodel"
            type="com.demo.MyViewModel" />
    </data>

    <TextView android:text="@{viewmodel.message}" />
</layout>

假设 MyViewModel 代码如下：

1
2
3
class MyViewModel {
    public String message;
}

你使用这种方式更新会发现并不生效：

binding.viewmodel.message = "hello, data binding"

数据绑定是支持自定义类型的。但需要额外的工作来实现，有几种不同的方式：

  • 实现 Observable 接口或继承 BaseObservable 类
  • 使用 ObservableField 类
  • 使用 LiveData 类

以 MyViewModel 中的三个字段分别加以说明。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
class MyViewModel : BaseObservable() {

    var message: String = "hello, data binding"

        set(value) {
            field = value
            notifyPropertyChanged(BR.message)
            // notifyChange()
        }

    var message2 : ObservableField<String> = ObservableField("hello, data binding")

    val liveMessage = MutableLiveData<String>()

}

Observable 接口

不推荐直接使用 Observable 接口，而是使用它的实现类 BaseObservable。BaseObservable 提供两个方法：

  • notifyPropertyChanged(int fieldId) - 通知监听器指定字段有更新
  • notifyChange() - 通知监听器所有字段都有更新

注意这里重写了 message 字段的 setter 方法，在更新字段后调用了 notifyPropertyChanged 通知更新。

ObservableField 类

从源码可以看到 ObservableField 其实也是继承自 BaseObservable，Android SDK 提供这个类不过是让开发者更方便而已。

ObservableField 对单一的字段进行包装，并且在字段值发生变化时调用 notifyChange()。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
abstract class BaseObservableField extends BaseObservable {
    public BaseObservableField() {
    }
}

public class ObservableField<T> extends BaseObservableField implements Serializable {
    static final long serialVersionUID = 1L;
    private T mValue;

    public void set(T value) {
        if (value != mValue) {
            mValue = value;
            notifyChange();
        }
    }
}

LiveData 类

上述两种方式各有不足：

  • Observable 接口 - 这种方式对外暴露了实现细节 (需要开发者自己调用 notify() 方法) 且依赖于生成的 BR 类
  • ObservableField 类 - 在 Observable 接口的基础上有所改进但仍然略显繁琐

所以个人推荐使用 LiveData 类。不过使用 LiveData 时记得要在 Activity 进行如下调用，否则是 UI 是无法跟数据同步更新的。

1
2
3
4
val binding = DataBindingUtil.setContentView<ActivityDataBindingDemo2Binding>(this,
	R.layout.activity_data_binding_demo2)
// 给 binding 设置 lifecycle owner 后才能对 live data 进行数据绑定
binding.setLifecycleOwner(this)

BindingAdapter

数据绑定很强大的地方在于 BindingAdapter。听名字很难理解？直接看代码。

XML 布局文件如下，功能很简单，展示一个网络图片。注意这里非常神奇的 app:imageUrl！

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
<?xml version="1.0" encoding="utf-8"?>
<layout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools">

    <data>

        <variable
            name="imageUrl"
            type="String" />
    </data>

    <android.support.constraint.ConstraintLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent">

        <ImageView
            android:id="@+id/imageView"
            android:layout_width="300dp"
            android:layout_height="0dp"
            android:layout_marginTop="180dp"
            android:scaleType="centerCrop"
            app:imageUrl="@{imageUrl}"
            app:layout_constraintDimensionRatio="H,16:9"
            app:layout_constraintEnd_toEndOf="parent"
            app:layout_constraintHorizontal_bias="0.5"
            app:layout_constraintStart_toStartOf="parent"
            app:layout_constraintTop_toTopOf="parent"
            tools:srcCompat="@tools:sample/avatars" />
    </android.support.constraint.ConstraintLayout>

</layout>

ImageView 并没有 app:imageUrl 属性，它是哪里来的呢？原来使用数据绑定库中提供的 @BindingAdapter 注解可以很轻松地 ImageView 生成一个名为 imageUrl 的自定义属性：

1
2
3
4
5
6
7
8
public class Utils {
    private Utils() {}

    @BindingAdapter("app:imageUrl")
    public static void setImageUrl(ImageView view, String url) {
        Glide.with(view.getContext()).load(url).placeholder(R.color.grey).into(view);
    }
}

剩下的 Activity 的代码就更简单了，可以像使用本地图片资源一样使用网络图片：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
class DataBindingAdapterActivity : AppCompatActivity() {

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        val binding = DataBindingUtil.setContentView<ActivityDataBindingAdapterBinding>(this,
                R.layout.activity_data_binding_adapter)
        binding.imageUrl = "http://e.hiphotos.baidu.com/image/pic/item/dc54564e9258d1092f7663c9db58ccbf6c814d30.jpg"
    }

    override fun onDestroy() {
        super.onDestroy()
        // force placeholder to be displayed
        Glide.get(this).clearMemory()
    }
}

很久很久以前我想基于 Glide 来造一个简单的轮子：扩展 ImageView，给它提供一个 setImageUrl() 方法以方便地加载网络图片。后来因为我很忙，每天都很忙(说白了就是拖延)，这个想法就搁浅了。不过现在看来，这个轮子没必要了。

总结

Android 数据绑定是个不错的技术，合理地使用可以为开发带来相当大的方便，最让人眼前一亮的是 BindingAdapter。但不得不说的是，对比 vue.js 中的数据绑定，使用起来还是复杂太多，有太多繁琐的细节(静态语言的限制？)。

这是从 vue.js 摘抄的一个例子：

1
2
3
<div id="app">
  {{ message }}
</div>
1
2
3
4
5
6
var app = new Vue({
  el: '#app',
  data: {
    message: 'Hello Vue!'
  }
})

这个 vue.js 的例子跟 Android 对比一下：

  • 没有 <data> 和 <variable> (这两个标签完全是形式上的东西)
  • 不需要用插件生成类似 ActivityDataBindingDemoBinding 的代码 (可能有，但对开发者不可见)
  • &#123;&#123;&#125;&#125; 比 @{} 看起来更清晰，写起来也更不容易出错
  • 没有类似 DataBindingUtil 的类，不容易出错 (DataBindingUtil 工具类有超多的方法，每次使用得小心地选择)

vue.js 中的数据绑定无疑比 Andriod 简明很多，如果 Android 的数据绑定库能有这么易懂，相信能吸引更多开发者使用。

参考

Using data binding in Android - Tutorial
