理解Android View Animation

发表于 更新于 评论： 阅读次数：

Android的View Animation是如何实现的？

Android中的Tween动画由android.view.animation包实现。网上很容易找到Animation相关API的用法，那么背后的原理是什么样的呢？

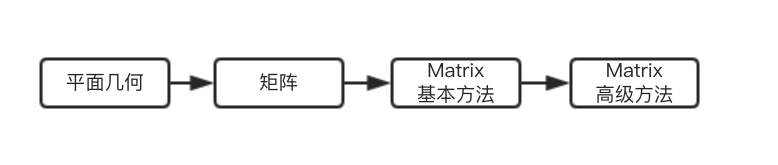

我们由浅入深一步步来看。

几何与矩阵

参考自Android Matrix图形变换和深入理解 Android 中的 Matrix

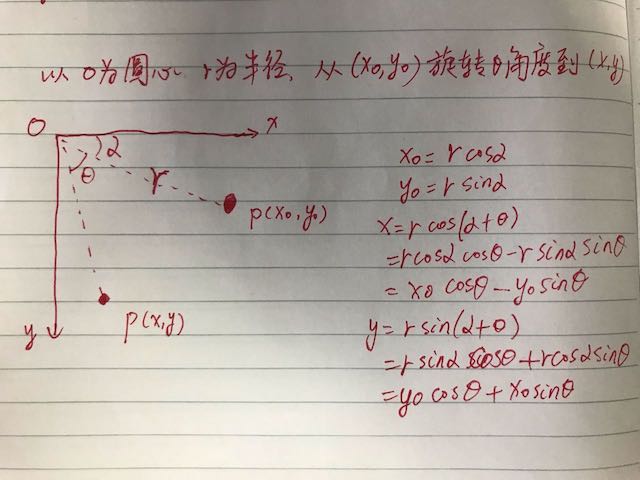

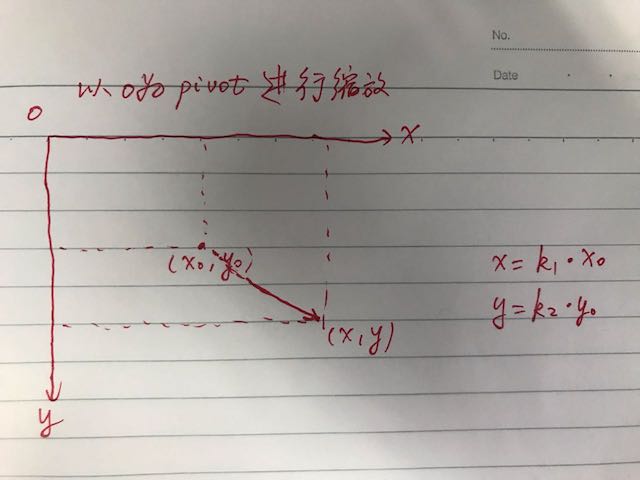

可以从几何的角度考虑平面中的平移，旋转，缩放以及错切。前三者分别见下图：

引入矩阵(3x3矩阵)可简化并且统一上图中的方程式。为了便于表示，先将(x0, y0)和(x, y)从二维作扩展成三维：

  • (x0, y0)写作矩阵X0 (x0, y0, 1)
  • (x, y)写作矩阵X (x, y, 1)

所以原来的方程写成如下形式：

X = C * X0

其中，X0矩阵是变换前的点的位置，X矩阵是变换后的点的位置，C是变换矩阵。C的定义如下：

1
2
3
[ a  b  c
  d  e  f
  g  h  i ]

不难求出进行平移变换时C的值：

1
2
3
[ 1  0  ∆x
  0  1  ∆y
  0  0  1 ]

类似地，旋转变换的时C的值如下：

1
2
3
[ cosθ  -sinθ 0
  sinθ  cosθ  0
  0     0     1 ]

缩放变换时C的值如下：

1
2
3
[ k1  0   0
  0   k2  0
  0   0   1 ]

另外还有一种错切变换的情形上述没有提及。错切变换时C的值如下：

1
2
3
[ 1   k1  0
  k2  1   0
  0   0   1 ]

所以对于矩阵

1
2
3
[ a  b  c
  d  e  f
  g  h  i ]
  • a, e 控制缩放变换
  • b, d 控制错切变换
  • c, f 控制平移变换

下面这个demo演示上述参数是如何对变换进行控制的：

Matrix

参考自Android Matrix图像变换处理

android.graphics.Matrix类是用于坐标变换的3x3矩阵。坐标变换类型包括平移变换、旋转变换、缩放变换和错切变换。Matrix内部维护一个float[9]数组用于表示3x3矩阵，如上一节所述，实际上所有的变换其中本质上是修改矩阵中(即数组中)的某些值。不同于a,b,c这种命名，Matrix中每个值有更有意义的命名：

1
2
3
[ MSCALE_X, MSKEW_X,  MTRANS_X,
  MSKEW_Y,  MSCALE_Y, MTRANS_Y,
  MPERSP_0, MPERSP_1, MPERSP_2]

基本方法

Matrix的两个最基本方法是向矩阵赋值setValues()，以及从矩阵获取值getValues()。

1
2
3
4
5
6
7
8
9
10
11
/**
 * Copy 9 values from the matrix into the array.
 */
public void getValues(float[] values) {}

/**
 * Copy 9 values from the array into the matrix. Depending on the implementation of Matrix,
 * these may be transformed into 16.16 integers in the Matrix, such that a subsequent call to
 * getValues() will not yield exactly the same values.
 */
public void setValues(float[] values) {}

Matrix的另一个基本操作是乘法。不过，矩阵的乘法不满足交换律。所以左乘preConcat()区别于右乘postConcat()。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
/**
 * Set the matrix to the concatenation of the two specified matrices and return true.
 * /
public boolean setConcat(Matrix a, Matrix b);

/**
 * Preconcats the matrix with the specified matrix. M' = M * other
 */
public boolean preConcat(Matrix other);

/**
 * Postconcats the matrix with the specified matrix. M' = other * M
 */
public boolean postConcat(Matrix other);

上述几个方法对应矩阵基本运算，可以写代码验证，这里不再赘述。

高级方法

Matrix用于平移变换、旋转变换、缩放变换和错切变换其实质是修改矩阵的值。但直接调用Matrix.setValues()来修改是低级的做法，非常繁琐易错。Matrix提供了更高级的接口用于完成此类变换操作。

  • Translate
  • Scale
  • Rotate
  • Skew

除Translate外其他三种变换操作都可以围绕一个中心点来进行。对每种变换操作有pre, post和post三种不同形式API。

Android Matrix图像变换处理 - 薛瑄的博客 - CSDN博客中提到

我们可以把Matrix变换想象成一个队列，队列里面包含了若干个变换操作，队列中每个操作按照先后顺序操作变换目标完成变换，pre相当于向队首增加一个操作，post相当于向队尾增加一个操作，set相当于清空当前队列重新设置

下面这个demo演示上述API的变换效果：

View Animation

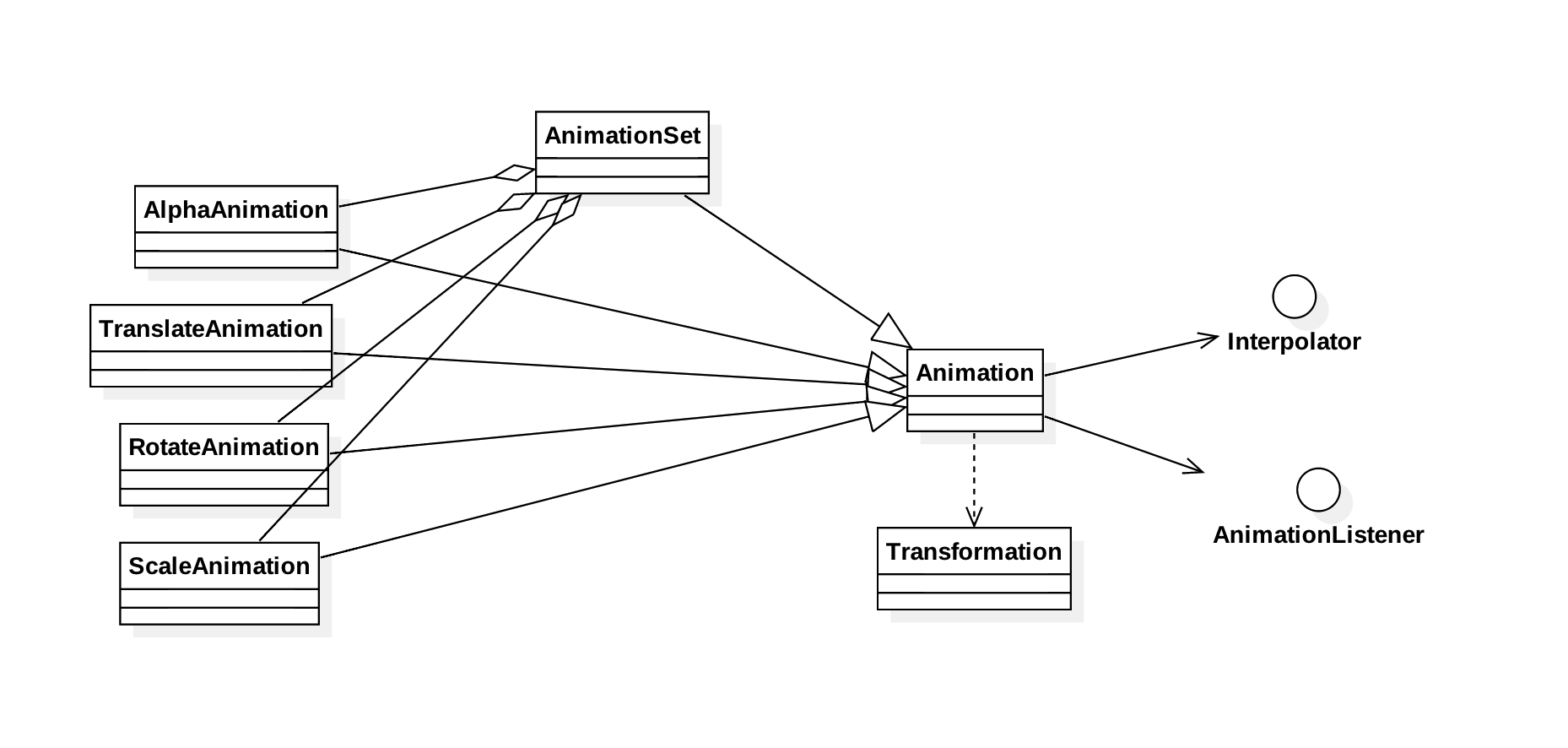

android.view.animation包下主要类之间的关系：

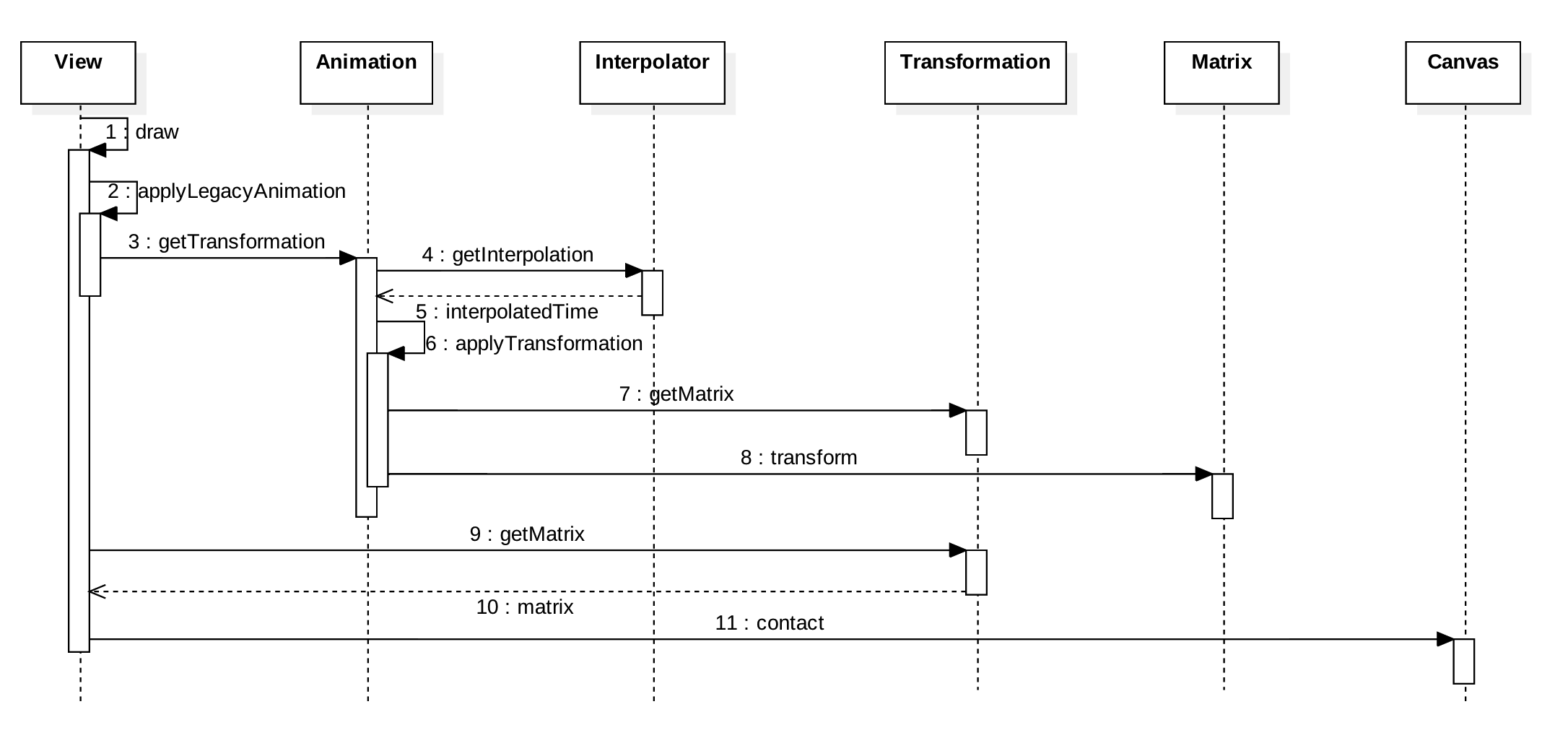

View, Animation, Transformation, Matrix之间的时序关系：

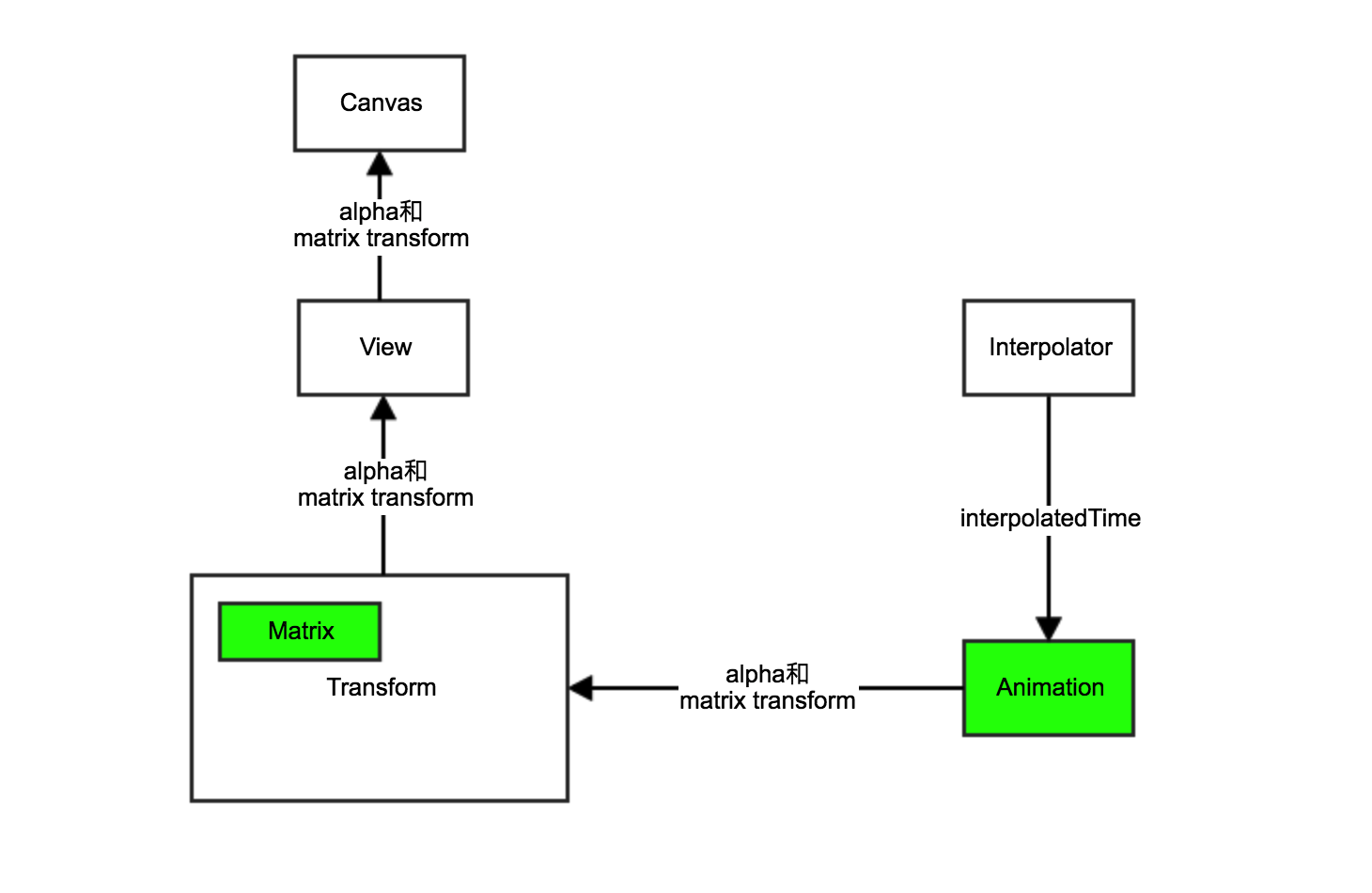

View, Animation, Transformation, Matrix之间的交互关系：

理解以上内容后，不难自定义Animation。下面是一个自定义的ColorAnimation：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
public class ColorAnimation extends Animation {

    private View mView;

    private int mFromR;
    private int mFromG;
    private int mFromB;
    private int mToR;
    private int mToG;
    private int mToB;

    public ColorAnimation(View view, int fromColor, int toColor) {
        mView = view;

        mFromR = Color.red(fromColor);
        mFromG = Color.green(fromColor);
        mFromB = Color.blue(fromColor);
        mToR = Color.red(toColor);
        mToG = Color.green(toColor);
        mToB = Color.blue(toColor);
    }

    @Override
    public boolean willChangeBounds() {
        return false;
    }

    @Override
    public boolean willChangeTransformationMatrix() {
        return false;
    }

    @Override
    protected void applyTransformation(float interpolatedTime, Transformation t) {
        int r = (int) (mFromR + (mToR - mFromR) * interpolatedTime);
        int g = (int) (mFromG + (mToG - mFromG) * interpolatedTime);
        int b = (int) (mFromB + (mToB - mFromB) * interpolatedTime);
        int color = Color.rgb(r, g, b);
        mView.setBackgroundColor(color);
    }
}

运行效果如下：
